兩氣缸帶動兩滑塊同步移動可行嗎？

查看數: 6038 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-5-3 20:04

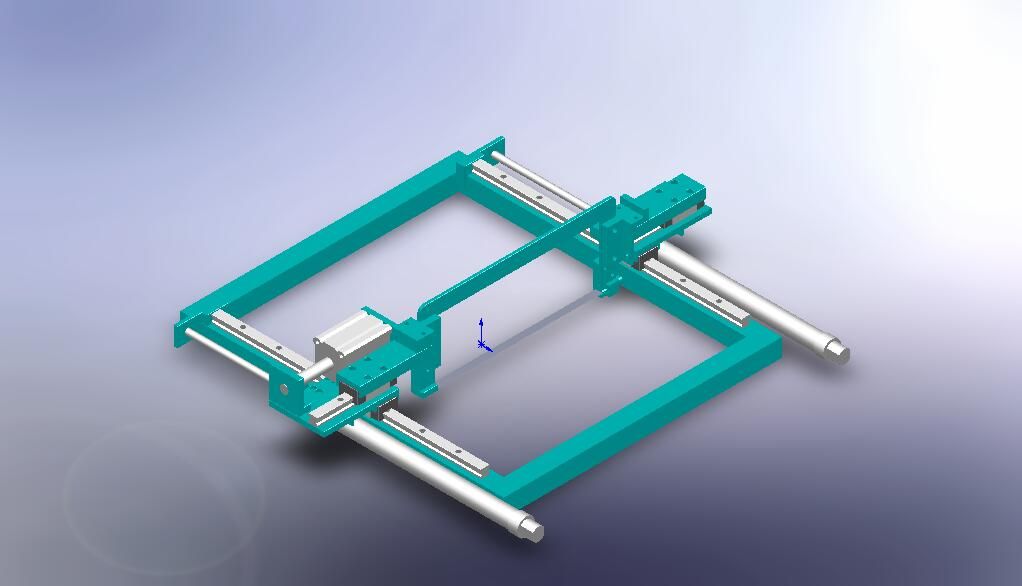

我用連個氣缸帶動兩個滑塊在直線導軌上移動，滑塊跟直線導軌的精度比較高，不知道這兩個氣缸能不能同步，讓兩滑塊不一前一后移動而導致卡住，有高手能告訴我這個方案可行么？ ...

回復

pexray 發表于 2013-6-16 11:40:11

用同步嗎，跨距不大，滑塊導向剛度也很高

mlhma 發表于 2013-6-16 08:05:46

jxqgp 發表于 2013-5-9 17:37
; ^' C9 `7 @' F用步進電機太復雜了，也太重了，底部框架長540，寬465mm，跨距不是很大，大概比一把鋸條長點

跨距不足半米，兩導軌+一側氣缸可以

sbams 發表于 2013-5-15 22:35:22

jxqgp 發表于 2013-5-12 00:14 2 u. Z* E% V8 P3 Q5 L
油缸要油泵，太復雜了

也不會很復雜，就是成本高點，但是穩定，準！兩個氣缸很難做到同步的！我有一臺彎管機，就是用兩根氣缸同時彎的，但無論怎么調都沒辦法做到同步，老是相差一點，還有你用兩根氣缸如果沒辦法做到同步的話，就算你有裝油水過濾，氣缸還是會進水！氣缸一進水就會沒力

藍色幽光 發表于 2013-5-14 11:50:03

要兩個氣缸同步比較難，要調好久

jxqgp 發表于 2013-5-12 00:14:35

sbams 發表于 2013-5-11 21:29 / A* L) H; \; j1 _% j) Q6 p
用油缸就會同步

油缸要油泵，太復雜了

sbams 發表于 2013-5-11 21:29:30

用油缸就會同步

yangtaofanfan 發表于 2013-5-10 19:14:28

通常我們都是用齒輪齒條連一根軸來做的，保證精度經濟而且可靠，

jxqgp 發表于 2013-5-9 17:37:51

mlhma 發表于 2013-5-7 21:32
7 N1 V& ?2 J" f5 g* c. R( N7 p( V改用同步帶+步進驅動可以，將一側的氣缸去掉；
- F, o' S# s, j9 q. f! ~或者只用單側氣缸就行（不知跨距多少）

用步進電機太復雜了，也太重了，底部框架長540，寬465mm，跨距不是很大，大概比一把鋸條長點

mlhma 發表于 2013-5-7 21:32:31

改用同步帶+步進驅動可以，將一側的氣缸去掉；
或者只用單側氣缸就行（不知跨距多少）

jxqgp 發表于 2013-5-4 23:01:55

那就變得復雜了，最好越簡單越好
