探索號QM 發表于 2013-5-2 08:16
推薦公式：M = (k1+k0/4Rx)Wσs
其中：k1=1.275(D-2t)/(D-3t),  Rx=ρ/D,  W=π(D⁴-d⁴)/(32D) ...

這個是管材，那型材怎算？

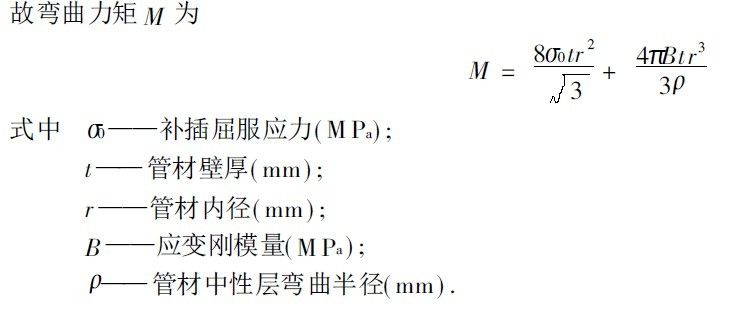

我找到了一個論文，B上面所寫的不是碳素鋼彈性模量的規格，插補屈服應力也不是20鋼的屈服應力的規格，求高手解答

這個不錯。。正在找ne.謝謝

探索號QM 發表于 2013-5-2 08:16
推薦公式：M = (k1+k0/4Rx)Wσs
其中：k1=1.275(D-2t)/(D-3t),  Rx=ρ/D,  W=π(D⁴-d⁴)/(32D) ...

謝謝啦 ，，還想問個問題 就是經驗公式中 ρ是指管材中性層的曲率半徑 ，還是指管材彎曲半徑，我在百度文庫中找到個設計，這里 ρ是指的管材的彎曲半徑，不曉得對不對http://wenku.baidu.com/view/a7266d244b35eefdc8d333fc.html 十分感謝哈

推薦公式：M = (k1+k0/4Rx)Wσs
其中：k1=1.275(D-2t)/(D-3t),  Rx=ρ/D,  W=π(D⁴-d⁴)/(32D)
K0------材料相對強度系數；σs------材料屈服限（MPa）；D------管材外徑（mm）……
這公式應該可以在1982年版的機械工程手冊第19篇里面。
另外推薦兩篇文章：
1。強度計算理論在彎管機設計過程中的應用；
2。彎管工藝過程的受力分析及工藝分析。

是不是可以根據空心軸彎曲應力公式反推？機械手冊軸那一章里可以找到，或者材料力學里梁的應力計算也有。

探索號QM 發表于 2013-5-1 07:43
為什么不可以采用機械工程手冊中的管材彎矩經驗計算公式？

求經驗計算公式啊 ，這個公式是我在網上找到別人的畢業設計用的是這個公式 ，或者告訴一下在機械工程手冊的哪個位置啊，十分感謝 。

為什么不可以采用機械工程手冊中的管材彎矩經驗計算公式？

應變鋼模量，應該就是彈性模量。對于非剪切非拉伸屈服場合，多數是用的彈性模量。
