該用那些電氣元件？

查看數: 6878 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

豹子ZKM

發布時間: 2013-4-28 14:18

正文摘要:

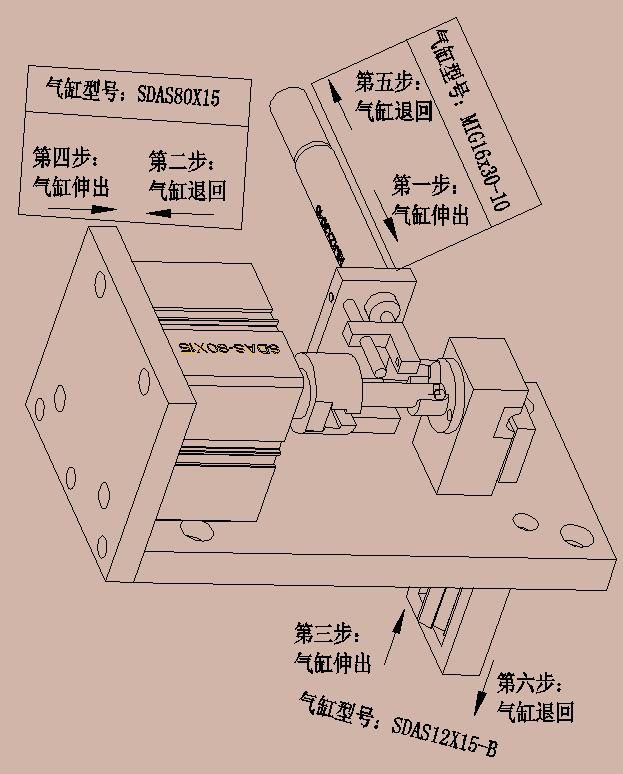

麻煩壇子里的朋友們幫我看看這個東西如果用PLC控制都需要買些什么電氣元件？要帶觸摸屏的。最好具體到器件的型號。兄臺在此些謝過了

回復

平凡yjr 發表于 2022-12-12 08:36:38

每個缸動作是要求按一次按鈕自動完成，還是需每個摟沒說明，動作的邏輯要說明。另外，氣缸一般動作不可能在中間位置，所以不用到位檢測。

garfield_wong 發表于 2022-10-10 13:30:15

zsuh1091 發表于 2013-4-28 15:19
7 T. _ u9 `* m T需要6個氣缸的位置傳感器,3個2位5通電磁閥。你先確認下你的氣缸是不是帶磁環的，然后買相應的傳感器。我暫 ...

不用PLC的話請教繼電器信號從哪里來

spinachzwx 發表于 2022-9-23 10:00:54

感謝各位的分享

浣溪沙 發表于 2013-5-12 21:05:16

樓主這個，連PLC都可以不用，就用接觸器和行程開關加開停按鈕就OK

豹子ZKM 發表于 2013-5-2 07:59:50

楊善梅發表于 2013-4-28 15:36 & ]3 Y6 f6 J$ K( y
三個雙頭電磁閥（氣動用的），六個24V小型繼電器，按鈕開關幾個：手動/自動切換，三個單動按鈕分別控制三個 ...

呵呵！學習了，謝謝各位的回答。我在這方面還是一竅不通呢

mark91189 發表于 2013-4-28 21:49:46

這還滿容易的~樓上都有正解

北京機床維修 發表于 2013-4-28 20:56:23

我也湊個熱鬧，PLC一個，開關電源一個，電磁閥電源一個，8路擴流板一個，傳感器6個，觸摸屏一個，根據自己需要設置按鈕若干，PLC點數根據需要來選擇，6個電磁閥根據需要選擇，小空開要設計上幾個，用來保護電路用，這點就差不多了。

jxqgp 發表于 2013-4-28 18:15:20

底部那個氣缸是圓形的話，那就買兩個方形的傳感器（24V的），一個圓形的傳感器加上一個綁圓形傳感器的專用的綁扣，3個兩位兩通電磁閥，外電源是三相380V的話，那就要一個380變220V的變壓器，還要一個220V變24V的變壓器，空氣開關一個
開關：選擇開關（手動/自動），電源開關，電源信號指示燈，全原點（最初位置）信號指示燈各一個，三個小型上下兩位開關，開始按鈕，急停按鈕，

水掉哥頭 發表于 2013-4-28 17:58:46

這個沒用過也幫不上啊
