畢設遇到劃分網格問題，模型比較復雜，請教

查看數: 3267 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-4-25 18:37

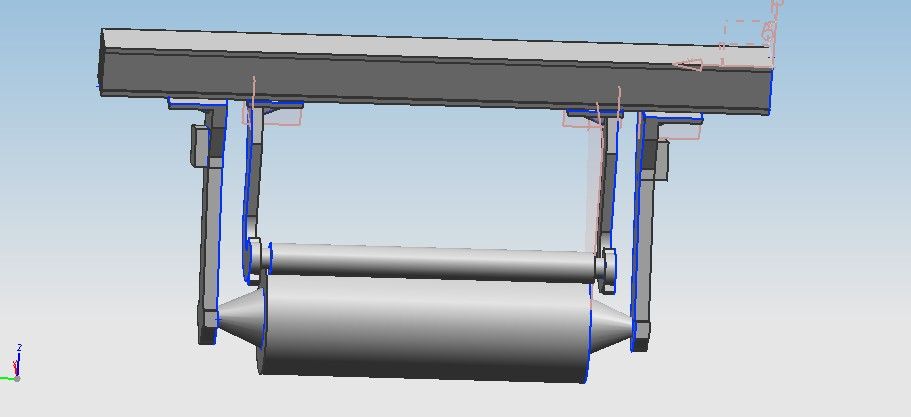

下面的模型我已經導入到ＡＮＳＹＳ了，不知道怎么劃分網格？？

回復

大尾巴狼來了 發表于 2013-4-25 20:58:29

rxinsl 發表于 2013-4-25 20:52 & r, h! J8 o( Z) \7 T* D
只要取你需要分析的那部分即可，然后確定加載條件和邊界條件。你引入的內容越多，誤差越大，分析越難

我分析的就是整個機架啊，包括吊臂，如果把輥子去掉還是很復雜啊，老師說那個肋板和加強板都不能去，影響剛度啊。。。

獨立出來單獨做分析，但是力的加載和邊界條件是你自己計算后施加的；實在不行，取一半模型就可以了，你這是對稱模型，施加對稱約束；發表于 2013-4-25 21:38

大尾巴狼來了 發表于 2013-4-25 20:57:26

我分析的就是整個機架啊，包括吊臂，如果把輥子去掉還是很復雜啊，老師說那個肋板和加強板都不能去，影響剛度啊。。。

ljm7219486 發表于 2013-4-25 20:57:15

我認為把零件拆開一個個分析

rxinsl 發表于 2013-4-25 20:52:34

大尾巴狼來了發表于 2013-4-25 20:49 6 J) s7 q& D+ ], O; p E" G5 A
主要是對機架的靜力分析看看他的變形，這個是我的畢業設計課題，名字是鍍鋅線沉沒輥支架靜力分析，是不是 ...

只要取你需要分析的那部分即可，然后確定加載條件和邊界條件。你引入的內容越多，誤差越大，分析越難

大尾巴狼來了 發表于 2013-4-25 20:49:42

rxinsl 發表于 2013-4-25 20:44
" G1 q: x2 [) ]1 P% e你沒搞清楚分析內容啊……是機架還是滾筒或者其它部件？這個是靜力分析，要簡化出單個零件！
8 z' ~: ~6 a( s' U# ~# ^/ Z1 k3 ]整體的用ADAM ...

主要是對機架的靜力分析看看他的變形，這個是我的畢業設計課題，名字是鍍鋅線沉沒輥支架靜力分析，是不是不畫輥子只畫支架，還有你說的簡化出單個零件是什么意思？把支架拆開？謝謝！

rxinsl 發表于 2013-4-25 20:44:54

你沒搞清楚分析內容啊……是機架還是滾筒或者其它部件？這個是靜力分析，要簡化出單個零件！
整體的用ADAMS
你真要整個做，就把這個整體切開來劃分網格，不過沒什么意義，只能說是可以得到一個結果，而且32位pc很難處理。

3452wangdd 發表于 2013-4-25 19:09:32

零件幾何尺寸相差這么大，當然不好劃分了。要做網格控制
