有關法蘭厚度計算，如圖，請教

查看數: 7080 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-4-23 17:58

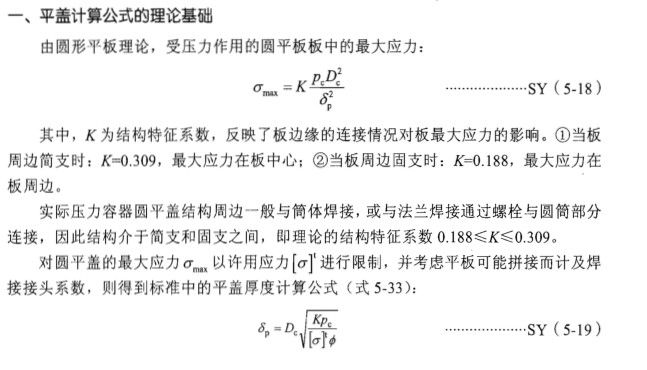

先上圖一張，上端為柱筒，下端有個端蓋，材料均為SUS316L 柱筒厚度計算：δ＝P*D/(2*σ*φ-P)=20*(200+δ)/(2*177*1-20)=12.7(圓整為13mm) 柱筒外徑為：200+2*13＝226 端蓋厚度計算：δ2＝200*[(0.2*2 ...

回復

機械學徒工2 發表于 2023-4-2 20:37:09

你好，法蘭厚度最后是按什么計算的，求指教

機械學徒工2 發表于 2023-3-11 16:16:26

同求，有沒有知道的

mfka 發表于 2013-4-24 12:21:06

材料為316L，多半為化工設備上使用或者腐蝕性較強的介質，按GB150-2011《壓力容器》計算更詳細

1013682230 發表于 2013-4-23 21:34:21

可以參考機械設計手冊單行本里面的某一章節吧。我翻翻

殘缺的光影 發表于 2013-4-23 21:19:42

學習！

悟寧 發表于 2013-4-23 19:05:55

和油缸壁厚計算差不多吧
