發布時間: 2013-4-19 10:21

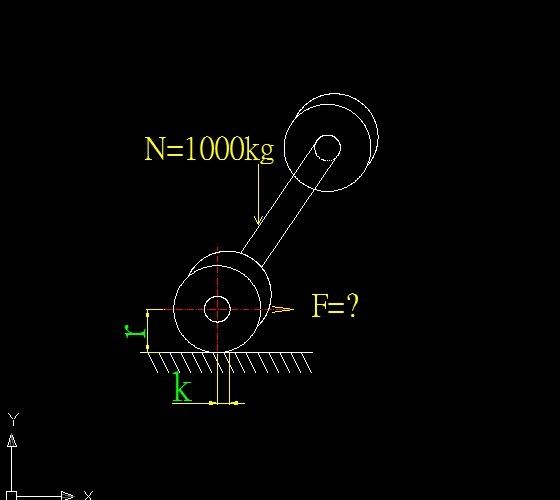

正文摘要:滾筒輸送機上~~貨物1噸 速度24米一分鐘 滾筒直徑76MM 請問要多大功率的電機? 關于這個我順便問問大家~轉動摩擦與滾動摩擦這兩個具體怎么操作 機械手冊里面有公式M=N.K=FR &n ... |
江南遙望漠北 發表于 2015-12-16 15:27 正設計一條滾筒線，有相關的設計參考資料嗎，有的話可以發一份給我嗎？1415483111@qq.com 謝謝 |
| 如果只是一個物料的話，0.55KW足夠了 |
| 這個還跟你滾筒輸送線的長度有關的，一臺上面放幾個物料。 |
yy1198410536 發表于 2016-12-7 19:00 P=TN/9550 |
|
M=1000kg V=24m/min D=76mm P=FxV F=MGu/R=10000x0.05/3.8=131N(u/R為滾動摩擦的摩擦系數，這個可以百度。此處區鋼托盤和鋼制輥筒之間的摩擦) P=FV=131x0.4=52.4w 這是我自己算的不知道對不對。只考慮了滾動摩擦。 實際的還有其他阻力，如軸承摩擦系數；啟動時克服阻力；以及輥筒之間如果用鏈條鏈接的話還有傳遞效率。 我也是做輸送線的，剛剛入行不就。不過我們公司1t的貨物都是550w的電機。不知道為什么差距這么大，我把我的計算放在這里也想拋磚引玉，請各位大神指正。 謝謝 |
| 我們一般按經驗 |
| 學習了，最近一直在用這個 |
| 我也是手頭上剛有滾筒線設計工作，求教一下如何計算滾筒線所需轉矩？鏈傳動效率定多少合適？滾動線傳動負載摩擦系數取值多少？我認為需要計算滾筒線每個滾筒的轉動慣量和慣量轉矩，再計算滾筒線的負載轉矩，全部加一起得出的就是電機所需的最小轉矩。 |
| 電力拖動正在學，明天幫你看看 |
