怎么接線讓電動機報警

查看數: 3255 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-4-18 22:16

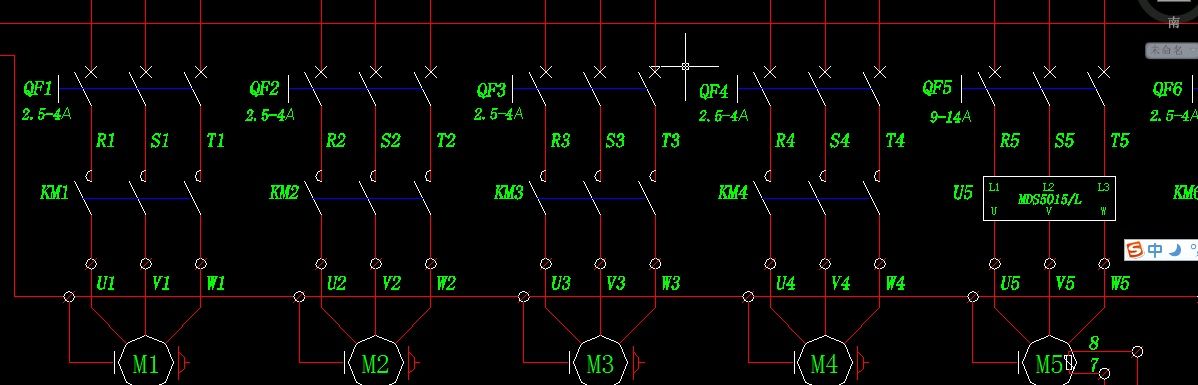

如圖所示為某系統的電機接線圖，QF為電機保護開關，KM為交流接觸器，當其中某個電機出現故障時（比如說電機保護開關跳閘了），我怎么才能知道是這個電機跳閘了，需要添加什么元件才能讓它給PLC系統報警，謝謝！ ...

回復

liang271887922 發表于 2013-9-1 20:44:55

快沉底了，現在頂起來

413984920 發表于 2013-4-19 09:45:18

這個簡單，加在熱保護上的常開觸點，于PLC上形成一個回路，就OK

kawa-- 發表于 2013-4-19 08:14:05

加一Y端點，喇叭的一端連接在這個y端點，另一端連接在3個電機的輸出y端

zerowing 發表于 2013-4-19 03:11:15

額，貌似我的觀點跟3樓一樣。最多沒多余觸點的時候，并一個線圈近來，感應信號就完了。

numberone 發表于 2013-4-18 23:16:32

對應跳閘的電機線路上的那個接觸器或保護開關一般都有多的觸頭，萬一沒有多的再增加一組觸頭不就可以給PLC信號了。這個對電氣設計的來講簡直是小菜一碟。

Scott_科平 發表于 2013-4-18 23:16:24

學習而來
