w9049237 發表于 2013-4-1 09:41
離心開關的動作轉速是可以調整的,當然不能跟啟動電容用同一個..但如果速度更低,那可採速度發電機,及雙階繼電 ...

謝謝您！

cqcpl123 發表于 2013-4-1 21:33
1個小時弄了這個，只能表達大體設計意圖

如圖，兩滑塊連接四活動桿，側面的活動桿外加重物，隨轉速上升滑 ...

謝謝您。

1個小時弄了這個，只能表達大體設計意圖

如圖，兩滑塊連接四活動桿，側面的活動桿外加重物，隨轉速上升滑塊被離心力克服彈力拉近。

剩下的就是用這個機構驅動兩個磨擦片離合器了——比如考慮右端活動左端固定。當轉速變化，右端也移動，然后驅動兩個磨擦離合器。

小彈簧是防振蕩設計，使兩個離合器干脆利落之離合。這個只畫了個大體意思，自己考慮怎么安裝

要注意：

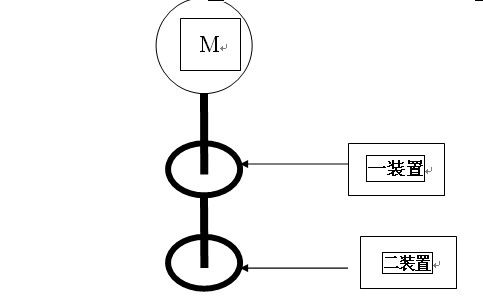

1、電機帶動裝置1運動，速度達到臨界點，裝置1脫離裝置2連接，裝置2的轉動慣量必然使電機速度降低，又降回臨界點。反復振蕩。所以必需有換檔時的速度過盈量。
2、轉換機構必然只有一個，也就是一個裝置帶動另一個裝置此開彼合。否則成本及同步問題都困難。

所以，樓主要機構就有方向了，必然是有彈簧的，與離心力相關的機構。我想一想，給樓主畫一個吧。希望1小時內解決。

電磁離合器互鎖

離心開關的動作轉速是可以調整的,當然不能跟啟動電容用同一個..但如果速度更低,那可採速度發電機,及雙階繼電器來驅動電磁離合器,或直接採編碼器來採點使用都可,如轉向相同更可找超越離合器廠家來資詢會更清楚!!

用離合吧

w9049237 發表于 2013-3-30 22:25
你可用離心開關來驅動不同的離合器即可,如果你不了解離心開關,你可拆下單相異步電機後蓋即可理解!!

      非常感謝老師的指教。離心開關時啟動時應用的，當達到一定速度時開關自動斷開，不能長時間低速運行，而我們的東西需要長時間低速運行。不知道怎么解決。謝謝！

學習過
