需要確認一下中間繼電器

可以這樣做，但是需要確認一下中間繼電器的觸點允許的電流有多大？一般幾十到百毫安吧，如果是2A就沒有問題了，祝你順利！

長江漂流 發表于 2013-1-4 12:33
樓主的問題有點麻煩了，搞不懂你怎么會用5V的電壓做控制？你買的繼電器的線圈電壓用的是2個相電壓，所以是3 ...

謝謝你的解答，其實 我就是想用單片機控制380v電機的啟停，plc的核心實際也是單片機，現在我想這樣解決請指點下：

將我買的380線圈的交流接觸器換成220v的，然后在單片機輸出后加一個5v控制220v的電磁繼電器（也叫中間繼電器？）再控制換回來的220線圈的交流接觸器

樓上說的都很好，學習了，5V好像直流的多些，交流的很少有變壓到5V的，難啊！

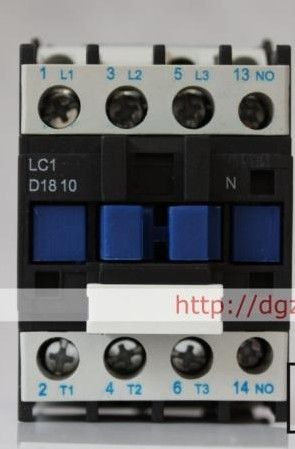

你這個叫接觸器，一半用220V控制線圈的比較多，如果有變壓器，上面可以直接接22V的，不知道你為什么用5伏的這么麻煩。控制正反轉在加一個接觸器就行了。一個正轉一個反轉，但要互鎖。你還是請個電工吧。

樓主的問題有點麻煩了，搞不懂你怎么會用5V的電壓做控制？你買的繼電器的線圈電壓用的是2個相電壓，所以是380V的，現在需要加一個繼電器來控制這個線圈的動作，這個繼電器一般稱為中間繼電器，同樣他也存在一個控制線圈，你可以選擇線圈的工作電壓，通常有交流220v和DC 24v，只是很少聽到有5v中間繼電器，即使有賣估計很少量。如此又產生了一個問題：你如何控制他？那么你再加裝一個小型的繼電器，這種繼電器的線圈用5V電壓的有很多型號可以選，你等于是用了2個繼電器來控制一個接觸器。一個小的控制一個稍大的中間繼電器，一個稍大的中間繼電器再控制交流接觸器，這么麻煩，不知你用什么來發信？
如果你不太在行，還是請一個專業電工來幫你接線吧，安全第一啊！交流電壓馬虎不得哦！

單片機控制吧？考慮下固態繼電器
