1：步進和伺服不是一回事
2：先算需要最小的絲桿直徑。
3：然后根據直徑和需要的速度選絲桿的導程
4：在根據以上條件選電機和減速比
5：步進電機用在這里感覺很不適合，原因很簡單，步進電機過載后無法保持輸出轉距

樓上有正解。

Lerando 發表于 2013-1-1 14:36

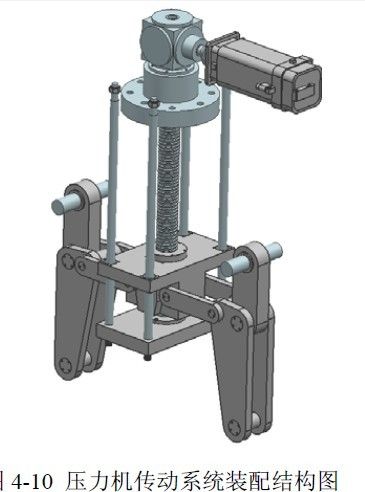

就長這樣

看了圖片之后，還得繼續接著猜。
說實話，這種機器俺沒見過，不懂。
然后上網搜了一些相關資料，有小松的伺服肘桿壓力機等。

然后猜測，你這臺機器是從兩邊向中間夾緊的，不知道猜對沒。
如果沒猜錯的話，那么通過中間的壓力反算絲杠處的受力，
應該是五連桿的受力計算。得到受力情況之后，才可以選擇絲杠的螺距以達到強度要求。
這個受力情況，沒法去算，更何況長度數值都不知道。

然后與螺距有關的就是夾持速度，速度沒啥要求的話，就是根據受力來規定強度要求來確定螺距了。

話說回來，你要是能夠一開始把原理闡述明白，大家也不用猜了是不是。

sfish 發表于 2012-12-30 19:29
選估計一下電機用1500r/min; 根據工作臺速度，重量，工件等求出絲杠螺距；下來根據工作臺移動速度V和電機轉 ...

1500r/min，對于步進電機來說，太快了。

Lerando 發表于 2012-12-30 20:16
親   我選是步進電機   主要參數應該是步距角  轉矩啊什么的   壓力機載荷600kn

用步進電機就得叫步進壓力機了
步距角跟電機本身的精度有關
轉矩就是力（電機的扭力）
做壓力機應該最重要就是這個轉矩了
這二個參數一般廠家的資料上都有
不明白的直接問廠家更專業

Lerando 發表于 2012-12-31 12:30
那你覺得600kn載荷的壓力機  選多少的導程的滾珠絲杠好（憑經驗）

俺的意思是，俺所能想象到的只有螺旋壓力機和曲柄壓力機。
而你說郵肘桿，那俺就想象不出你要的形狀了。
想象不出來形狀，就沒法繼續參與討論了。
所以，要么你發個圖片給大家參考一下，要么你等其他能想象出你機構的朋友來給出建議。

子子61961 發表于 2012-12-30 21:31
這樣的話，至少對我來說，如果你不畫圖，俺沒法想象出你的機構是什么樣的形式。

那你覺得600kn載荷的壓力機  選多少的導程的滾珠絲杠好（憑經驗）

用伺服電機+滾珠絲桿在全電動的注塑機合模處倒是用的比較多，步進的到是沒接觸過
