高大上的名字

很好，學習學習！

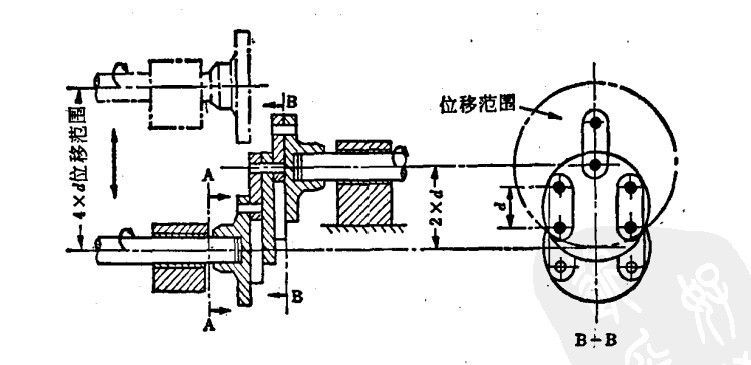

施密特平行軸聯軸器是一種連接兩平行軸的新型聯軸器，屬于無彈性原件的撓性聯軸器。
1、允許兩軸較大的徑向偏移量，聯軸器自身對傳動系統不產生任何附加載荷
2、具有濾除徑向振動的特性
3、具有等轉矩、等轉速的傳遞特性，且傳動過程中徑向偏移量改變時仍保持等轉矩、等轉速傳遞特性
4、軸向尺寸比萬向聯軸器等短的多，節省安裝空間
5、與彈性聯軸器比無滯后性等，其不但可英語與低、中載場合，甚至可以通過增加相數以適應重載場合。

根據國外的樣品數據，該機構最大可傳遞50000 N·m 的轉矩，并且傳遞轉速最高可達2500 r·min，最大徑向偏移量可達420mm。
但是該聯軸器所能補償角向不對正很有限(在0.025度以內)，并且由于機構中存在虛約束，對零件的制造精度要求很高

還有這種聯軸器! 學習了,樓主偉大

這個叫平行軸聯軸器，已經有行業標準。

暗夜如風 發表于 2012-12-24 18:28
這種有什么優點啊？、？？

會不會是為了適應軸心偏向較大的兩軸之間的傳動，因?yàn)楝F(xiàn)在的彈性聯軸器允許兩軸的偏心都是比較小的。

很不錯的機構

zs2122082 發表于 2012-12-24 17:26
九成新人，還不會上傳視頻。我是用SW做的運動計算。

如何上傳視頻？
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=170754

這種有什么優點啊？、？？

視頻。http://v.youku.com/v_show/id_XNDkyNTI3OTAw.html
