第一次設計連桿,不會選型電機,跪求大神指導下

查看數: 4607 | 評論數: 10 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2012-12-19 17:07

正文摘要:

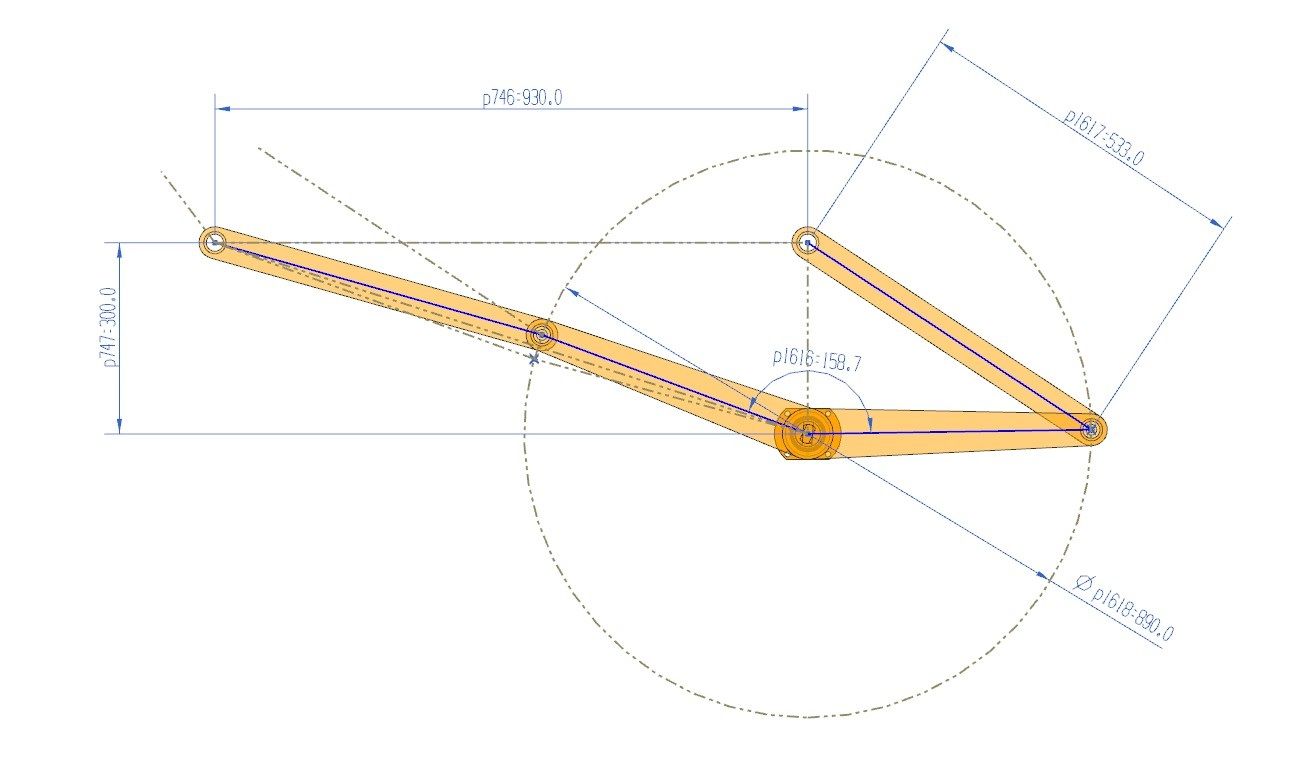

額,第一次設計連桿擺臂,往復運動,負載80KG在直線導軌上運動,3到4秒來回一次, 伺服電機不是一般的貴,不知道是不是非得選伺服電機,有沒有別的出路啊 ...

回復

蒲公英蘭 發表于 2012-12-21 08:33:22
2.8千瓦可以啟動,但必須帶個飛輪這樣加重動力,還要加個離合機構,
619341834 發表于 2012-12-21 08:12:34
中間還要停頓2秒,有點難度啊。如果沒有停頓,普通電機加減速器可以實現功能。如果有停頓,如此頻繁的停頓啟動,普通電機是受不了的!只能增加離合機構了。氣動控制離合,普通電機加減速器,這樣,就能實現功能。至于你說的用伺服,你想都別想,帶不動!
終點站 發表于 2012-12-20 15:37:03
619341834 發表于 2012-12-20 13:22
80公斤的東東,3-4秒一個來回,不知道距離是多少?這么大的慣量,伺服恐怕做不來吧?

距離是900mm
終點站 發表于 2012-12-20 15:35:46
619341834 發表于 2012-12-20 13:24
普通三相電機,1450轉,配相應減速機。具體功率多少,需要你的行程參數才可以詳細計算!

要實現往復運動,中間還要停2秒,普通電機恐怕承受不了這么高頻率的啟動停止,反轉吧
619341834 發表于 2012-12-20 13:24:20
普通三相電機,1450轉,配相應減速機。具體功率多少,需要你的行程參數才可以詳細計算!
619341834 發表于 2012-12-20 13:22:15
80公斤的東東,3-4秒一個來回,不知道距離是多少?這么大的慣量,伺服恐怕做不來吧?
往事隨風蕭 發表于 2012-12-19 20:13:01
成本太高哦
小/cy灰/shl 發表于 2012-12-19 18:24:54
哪個是原動件哦
317076797 發表于 2012-12-19 18:14:43
學習 學習···
