ahway 發表于 2012-11-22 15:57
閥門測試，測試MAC電磁閥35A-ACA-DDAA-1BA (24VDC 5.4W)標準兩位三通電磁閥的基本性能：通電響應時間、斷電 ...

8 x- e9 ]7 _4 V  v7 Z嗯！分析的很有道理，有幫助，謝謝！
0 H; p2 G* }" w" S% s. G- g0 Z2 Z

這挺好理解呀

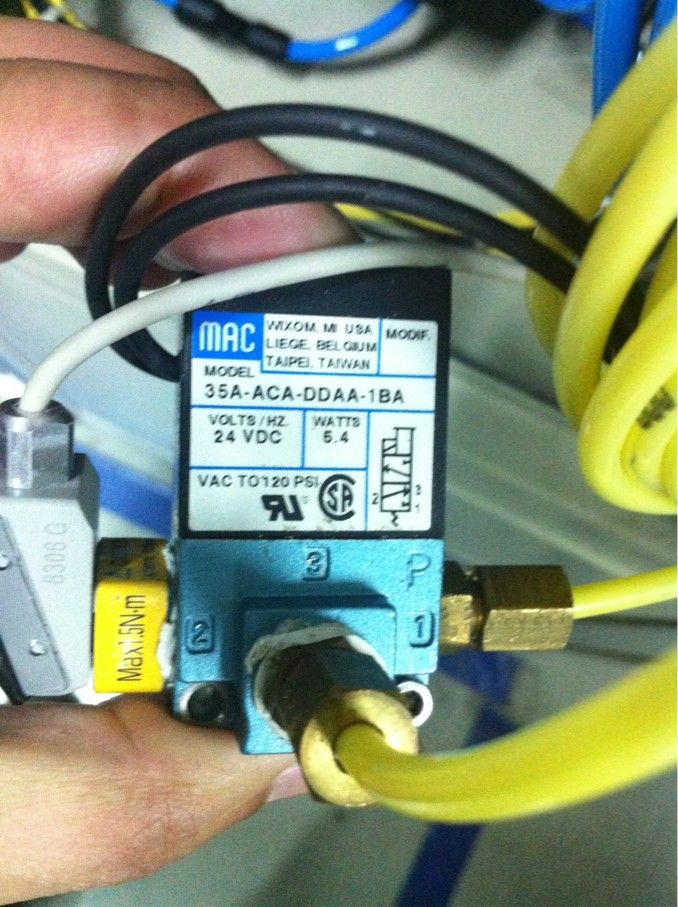

閥門測試，測試MAC電磁閥35A-ACA-DDAA-1BA (24VDC 5.4W)標準兩位三通電磁閥的基本性能：通電響應時間、斷電響應時間等。左邊應該是Herion 8306G 模擬壓力開關，用來輸出模擬信號顯示壓力值。
8 P3 k/ B6 c' d% I用MAC的應該是點膠、選別之類的行業，需要有高速應用。
35A閥門通電響應時間標稱為：6ms On  2ms Off
! c2 r, L3 X- ]5 P# P/ D實際上應該在10～15ms On，2～5ms Off，特殊應用需要加MODIF號碼。
此款閥門已經在臺灣生產、裝配，如果性能不能滿足需要的可以考慮Humphrey 310 24VDC替換（12ms On 5ms Off）。
5 w3 ^) ]9 v( F7 M+ f2 H

2根電磁閥的？？？？？？？？？？？？？

馬風雷MFL 發表于 2012-11-22 14:27
. U2 m0 }/ U' i7 D3 ?$ Q! m# X7 N就是電磁閥啊 ，通電來控制氣管的通和閉啊

請看仔細點。是兩個東西。上面3根線呢，2根電磁閥的，1根是那個東東的，自己猜是檢測壓力的元件。

坐等高手

就是電磁閥啊 ，通電來控制氣管的通和閉啊

把頭 發表于 2012-11-22 14:08
& d' K# R) X9 M6 s. X3的對面是不是還有一個輸出管。

沒有。

把頭 發表于 2012-11-22 13:45
MAX ---最大
( V2 g7 ]6 E7 O+ G5 x, r1.5N.M  扭矩的單位

關鍵看不懂這個扭矩放這干嘛，難道怕螺紋擰壞了不成。。。而且也不知道那是個什么東東啊。
