肖柏林里就有這個的啊

日研刀具手冊上有顯示該款拉釘頭出售。

最近正在找這種拉釘，日本的機床。我記得還有一種和這個差不多的參數。只是Φ17處多了一個O型圈。不知道是不是密封用的，可是平常見到的內冷拉釘Φ17處也沒有O型圈?。縇Z的樣本ACROW標志好熟悉~{:soso_e113:}

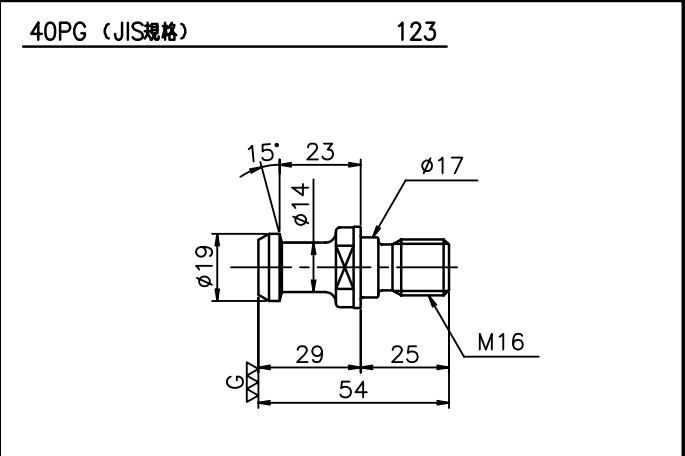

圖紙上都標了是JIS標準。

shmily_liuwei 發表于 2012-11-7 22:05
德國DIN的，不是很難找啊

貌似是日本JIS標準
/ L* }  p* R! c7 r

4 S" e) m% [" PBIG的樣本，自己找找吧
; s$ {6 f% e7 L! G( a

德國DIN的，不是很難找啊

是不是德國SK標準的呢

這種拉釘有的，我有用過。15度不是用來密封的，是主軸的拉緊系統不一樣才有了拉釘的區別。這一規格的主軸拉緊系統是鋼珠鎖緊的。15度地方，一圈全是鋼珠卡住的。
