（國外圖紙）螺栓孔有一段光孔，請教

查看數: 50640 | 評論數: 134 | 收藏 16

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-10-12 14:33

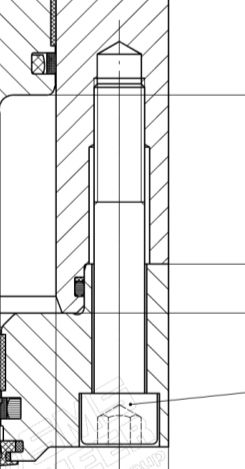

最近有套外來圖紙，發現螺紋孔處有如圖所示結構，不知道這樣做的原因何在？不知道有了解的沒，大家說說自己的看法。不知是這樣受力好，還是單純增加螺栓的長度，還是處于別的考慮，這樣多一道加工工序應該是有緣故 ...

回復

妖洞兩拐 發表于 2022-6-24 10:08:24

不需要那么長的連接長度，所以這段就搞成光孔了

0377zjp 發表于 2016-9-7 17:22:18

老虎不上山發表于 2012-10-12 15:51
老外這種結構很常見的，一般螺釘直徑超過30的基本都是這種結構。1個是減少攻絲長度，容易裝配，還有就是改 ...

是這個道理

hhg9613 發表于 2015-12-10 12:48:09

不懂這個

追夢者1 發表于 2015-12-9 23:43:46

我覺得應該是這樣：他用的螺栓不是全絲的，擰緊后需要下的底層板，光孔為了避讓該部分用的。為什么用非全絲螺栓，還要擰到下層板？可能是考慮徑向受力及密封等。

gzgyj8 發表于 2015-12-9 20:44:23

學習了。“看裝配圖螺栓不是受剪力螺栓，只是單純增加長度，減小螺栓剛度，提高抗沖擊性能 ”。

有我邢 發表于 2015-3-12 14:15:06

受教了

降臺詩春 發表于 2015-3-12 13:46:36

breck 發表于 2012-10-13 10:13
看了這么多回復，終于在心中有了答案，我認為目的是：減小螺栓的應力集中
該應力來自于兩個方面：
1.第一 ...

這是一方面的原因

geogry 發表于 2014-6-9 11:34:30

塞打螺釘

545104258 發表于 2014-6-5 19:06:54

省事又省錢啊，螺栓可以不用那么長的螺紋了，又不影響緊固效果的，

hoverin 發表于 2014-6-4 12:51:25

世界第一等の發表于 2014-3-12 15:14
應該是為了降低螺栓剛度，達到降低應力幅提高螺栓聯接疲勞強度的目的。

發動機缸體上聯結缸蓋的螺紋孔也是這樣的
