絲杠和電機搭配怎么求算電機功率

查看數: 6506 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-10-9 08:37

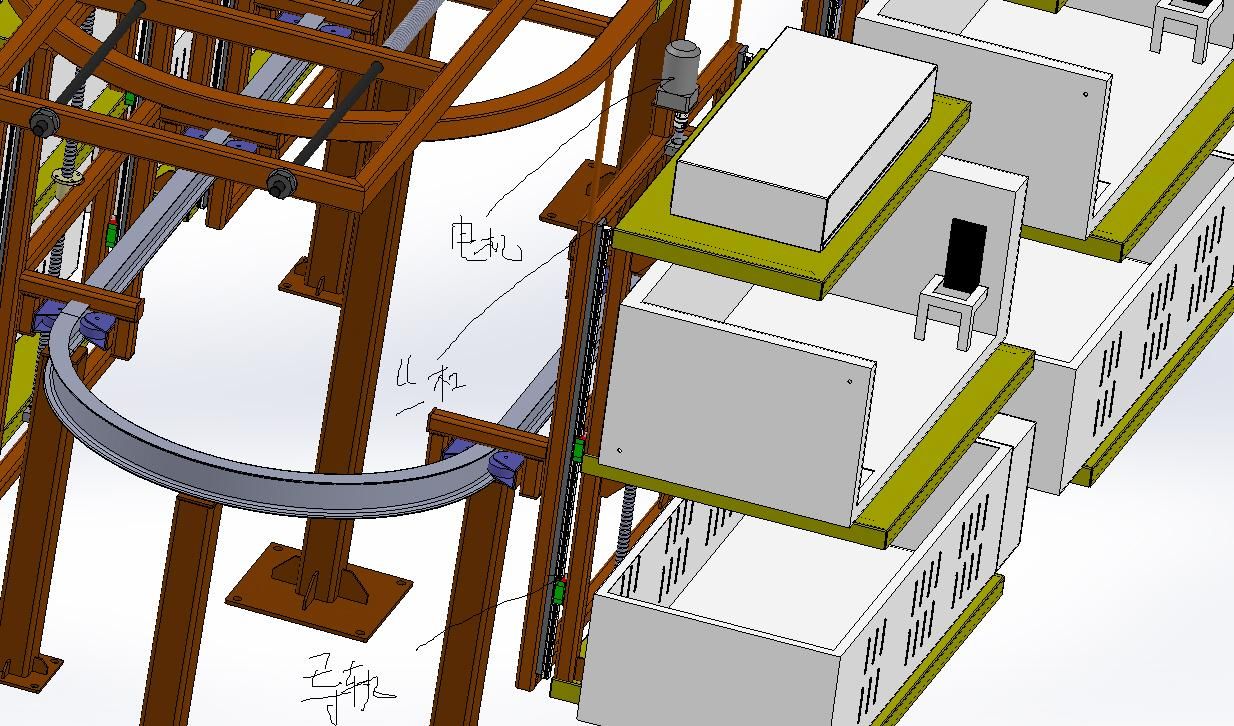

我為客戶做了一套懸掛輸送方案。其中有一單元，需要由電機和滾珠絲杠（單線）做成直線單元。我移動距離400mm,時間5秒，工件200KG.電機打算用單向調速電機。P=F*V 電機的功率怎么選，絲杠的傳動比怎么看 ...

回復

武漢老虎 發表于 2021-12-16 07:52:48

要加變頻器吧

spinachzwx 發表于 2021-12-14 13:19:04

感謝各位的分享！

西部情 發表于 2012-11-3 20:54:22

朋友高手，看來我也要來好好的學點東西才行

蒙奇D路飛 發表于 2012-10-16 13:48:55

學習了一下，還是不怎么明白

鑫森淼炎垚 發表于 2012-10-10 16:57:56

參考：《機械工程師》2010.08期的“楊振輝——大型重載機床驅動系統交流伺服電機的選擇”

章建剛 發表于 2012-10-9 09:52:02

嗯，謝謝。。。。大俠{:soso_e181:}

w9049237 發表于 2012-10-9 09:47:04

章建剛發表于 2012-10-9 09:44
6120何解

102*60 = 6120 轉換

w9049237 發表于 2012-10-9 09:45:32

章建剛發表于 2012-10-9 09:25
嗯，那電機功率怎么選呢？大俠幫忙解惑

根據你傳動損失反求,如絲桿效率:95%,組裝誤差 90%,工安係數 2
則 (0.156kw/0.95/0.9)*2 = 0.367 kw 則選則 0.4kw =400w電機
以上只是概算,正確還得跟據你實用東西為準!!

參與人數 1	威望 +5	收起理由
我在飛	+ 5	熱心助人，專業精湛!

章建剛 發表于 2012-10-9 09:44:53

w9049237 發表于 2012-10-9 09:11
((60/5)*400mm)=4.8m/min
kw = (4.8*200)/6120=0.1568kw( 最少消耗功率)

6120何解
