步進電機低速轉動時的振動問題

查看數: 6409 | 評論數: 8 | 收藏 2
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2012-9-25 19:52

正文摘要:

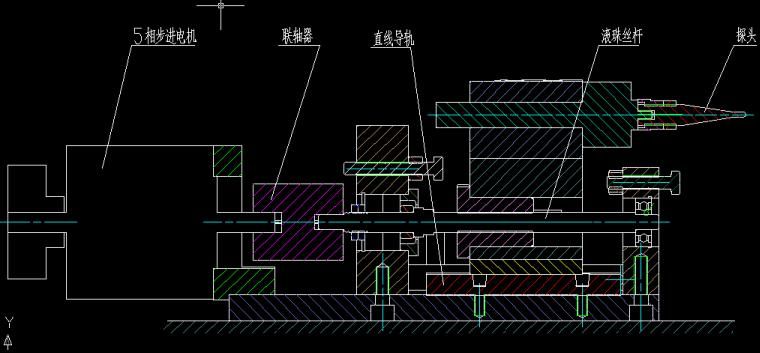

工作時,使用圖示所用的機構,步進電機步距角0.9度,驅動器可再32細分。電機使用尾部的阻尼器減振,當其低速轉動時即每次1~2個脈沖運行時,通過高速攝像可以看到探頭末端處有明顯的抖動,振幅約0.1mm。 在這種情 ...

回復

怕瓦落地2011 發表于 2012-9-26 19:34:47
無獨有偶 發表于 2012-9-26 10:19
l聯軸器為超高精密鋁合金溝槽式螺塞固定夾持型,如圖片所示

另外我發現你的軸承配置對軸承座孔的同心度要求很高,是不是加工誤差引起的振動還要好好考慮一下
無獨有偶 發表于 2012-9-26 08:29:02
怕瓦落地2011 發表于 2012-9-25 20:56
抖動可能是電機振動傳遞到探頭引起的,樓主可作一定的隔振措施試試

基本上判斷為,電機低速運動時的低頻振動傳遞至探頭上。由于電機與探頭間存在剛性連接,故下一步考慮,更改為柔性連接,電機座換成非金屬件,之后再考慮更換電機。

點評

鋁合金夾持式,見下樓圖片  發表于 2012-9-26 10:20
聯軸器是什么樣的  發表于 2012-9-26 08:45
無獨有偶 發表于 2012-9-26 08:07:53
yancnc 發表于 2012-9-25 20:22
5相的步距角是0.72  如果你走一個脈沖的話 絲杠導程4的話 一個脈沖也就走了0.008mm 如果考慮到細分那就走的 ...

的確是0.72度,是我弄錯了。絲桿導程1mm,C3等級。
四少爺 發表于 2012-9-25 21:49:29
加個減速器,把步進電機的轉數提上去。

評分

參與人數 1威望 +10 收起 理由
老鷹 + 10

查看全部評分

小鼠大膽 發表于 2012-9-25 21:18:55
首先是樓主的直線導軌精度如何?絲杠和直線導軌同心度如何?步進馬達和絲杠能否用柔性連接?還有就是樓主絲杠直線和精度如何,能達到自己直線運動的直線度?
所以碰到問題還得查找問題所在點,大家看不見摸不著也無法判斷問題所在點。
請樓主先自己檢查下硬件結構性問題。或許能找到原因。

評分

參與人數 1威望 +20 收起 理由
老鷹 + 20

查看全部評分

怕瓦落地2011 發表于 2012-9-25 20:56:09
抖動可能是電機振動傳遞到探頭引起的,樓主可作一定的隔振措施試試

評分

參與人數 1威望 +10 收起 理由
老鷹 + 10

查看全部評分

yancnc 發表于 2012-9-25 20:22:02
5相的步距角是0.72  如果你走一個脈沖的話 絲杠導程4的話 一個脈沖也就走了0.008mm 如果考慮到細分那就走的更少了 不知道的你絲杠是什么等級的

點評

怎么沒標點^_^  發表于 2012-9-25 21:53
