滾珠絲桿+圓管導向絲桿升降裝置出現問題

查看數: 9523 | 評論數: 18 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-9-19 17:40

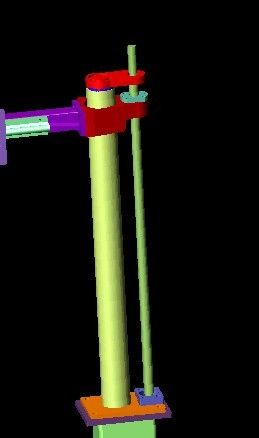

RT！我是去買的60mm直徑的304圓管做導向，由于與石墨銅套間隙不夠我又拿去把圓管拋光，手動拋光肯定存在較大誤差所以導致現在銅套與圓管間隙較大，絲桿裝好后升降完全是沒有問題。問題就在于將橫桿裝上去以后橫桿（ ...

回復

機械俊杰 發表于 2020-4-22 15:17:58

雙導向加直線軸承，正解

北極熊00 發表于 2012-9-29 14:34:35

雙導向應該情況會好很多，如果空間沒有問題的話，直接從橫桿穿下去也是一個不錯的選擇

perfectyin 發表于 2012-9-22 00:06:31

zhangsansan 發表于 2012-9-21 20:43
導向部分的長徑比太小,這樣的裝置導向部分長度與導向桿直徑比值最好大于3

重要的經驗之談，謝謝

oliver97 發表于 2012-9-21 22:21:06

導套改為直線軸承

zhangsansan 發表于 2012-9-21 20:43:44

導向部分的長徑比太小,這樣的裝置導向部分長度與導向桿直徑比值最好大于3

perfectyin 發表于 2012-9-21 14:38:55

jellydx 發表于 2012-9-21 09:38
銅套加長應該起不了什么作用，畢竟間隙在那擺著。建議還是用高精度的直線軸承

直線軸承上去間隙還是避免不了，主要是這根導向柱尺寸不精準，我當時買的是60mm的不銹鋼管，結果因為氧化皮的原因銅套根本套不上去，后來就拿去做手工拋光，手工拋光的精度完全沒辦法把握以至于出現目前的問題

tyisbx 發表于 2012-9-21 10:28:15

直線軸承

jellydx 發表于 2012-9-21 09:38:23

銅套加長應該起不了什么作用，畢竟間隙在那擺著。建議還是用高精度的直線軸承

619341834 發表于 2012-9-20 17:44:01

第一：雙導向桿。第二：銅套加長。第三：采用直線軸承1
