求助:電機功率的選擇

查看數: 13733 | 評論數: 23 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2012-9-18 09:24

正文摘要:

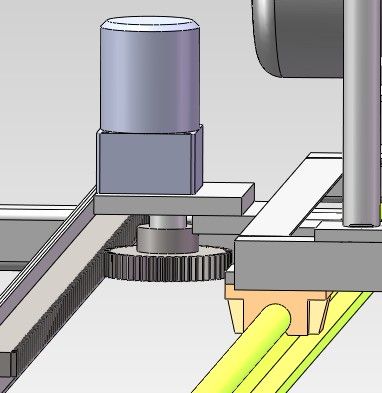

如圖,齒輪齒條傳動,齒輪直接與減速機軸相連,與齒條嚙合驅動臺面運動 條件如下:需驅動的臺面總重量61KG,臺面運動速度0.015m/s,齒輪m=2, Z=50 ,則減速機輸出轉速為9.3rpm,初步確定選擇傳動比為150,輸出轉速為 ...

回復

2388843618 發表于 2012-9-23 11:33:58
清風的歌 發表于 2012-9-18 14:44
減速機是反選的,要先確認需要多少扭矩,再確認速度,在減速機樣本中找速度與扭矩相配的。速度合適的一看就 ...

個人也認為用絲杠代替齒條,傳動會好一些(前提精度有要求)。電機反選我一般用最大阻力去算所需扭矩,最后才選型。
assd12321 發表于 2012-9-21 19:21:52
這個算起來確實是有點難度的
掌握 發表于 2012-9-21 15:30:03
我也是同樣問題,進來學習一下
意力 發表于 2012-9-21 14:51:27
以前我也想過這個問題。也對各種公式細分析過。其實無非不外于是:能量守恒定律。  算出工作功率,和傳動效率。 不放心再用公式校核扭力。
工作功率:1、工作臺的慣量,換成動能會好算些。W=mv  2、滑動摩擦力的功。W=f*v   3、齒輪傳動的效率。    你的傳動比確定,要算由齒齒的線速度=工作速度再算出。 而且,電機的額定轉速是極對數不同而不同的。  所以,合理的選擇是:先算出功率,再算出輸出轉速,再確定電機的額定轉速和減速比。
sophia536 發表于 2012-9-20 16:46:46
頂18樓的解答,我也是這么算的
YANGCHAO0800 發表于 2012-9-20 16:16:21
滑軌上所有物體的重量X摩擦系數就是摩擦力,電機的扭矩所產生的推力大于摩擦力即可移動
一碗湯wh 發表于 2012-9-20 15:58:48
本帖最后由 一碗湯wh 于 2012-9-20 16:03 編輯
機械設計菜鳥王 發表于 2012-9-18 10:59
能告知是如何計算的嗎?我主要是想知道計算的方法和過程。
轉速我搞錯了,把分度圓直徑當周長了呵呵,多 ...


這是我算的,有錯誤和不足之處還請網友批評指正。


臺面運動速度0.015m/s=0.9m/min
齒輪m=2, Z=50,則分度圓直徑d=2*50=100mm=0.1m
減速機輸出轉速為n=v/(pi*d)=0.9/(3.14*0.1)=2.86r/min
假定 電機轉速1500r/min,減速機輸出轉速選3r/min,則減速機的減速比為500。(滿足條件一:速度)
根據減速機選型指南,使減速機的使用系數fB必須滿足使用要求。(滿足條件二:使用系數)
_______________________________________________
需驅動的臺面總重量61KG,假設導軌為銅鋼滑動摩擦,取摩擦系數為0.1,效率選0.95,則減速機輸出扭矩為T=μmg*r/η=0.1*61*9.8*0.05/0.95=3.15Nm
選減速機效率為0.9,則電機輸入扭矩為T1=3.15/(500*0.9)=0.007nm
根據公式T=9550P/n,求出P=nT/9550=1500*0.007/9550=0.0011kw=1.1w(滿足條件三:功率)
_______________________________________________________________
由于電機本身也有功率損耗,所以最終電機功率最好大于1.1w。

評分

參與人數 1威望 +1 收起 理由
子子61961 + 1 熱心助人,專業精湛!

查看全部評分

飯燒焦了 發表于 2012-9-20 14:46:33
你能否拿個彈簧秤,拉下,使他運動所需要多大的力?
caicai2011 發表于 2012-9-20 14:21:58
caicai2011 發表于 2012-9-18 16:15
工作平臺采用雙導軌四滑塊的結構,滑動副的潤滑情況和平行度將極大影響工作平臺的運行阻力。減速機輸出轉速 ...

齒輪模數m=2,齒數Z=50,分度園直徑D=2*50=100mm,工作臺的運動速度為0.015m/s,即0.9m/min,對應齒輪分度園的線速度為0.9m/min,v=w*π*D,求得w=2.86rpm
