冷壓刀柄

山高生產一款彈簧夾頭，3D處跳動也是3μ。

有點類似于德國雄克公司生產的一種無夾緊原件的三棱變形靜壓夾頭。夾緊原理是利用夾頭本身的變形力夾緊刀具定位精度可控制在3微米以內。該夾頭的內孔在自由狀態下為三棱形，三棱的內切圓直徑小于要裝夾刀具的尾柄直徑，利用液壓加力裝置，對夾頭施加外力，使夾頭內孔從三棱形變為圓形，孔徑略大于刀具尾柄的直徑。插入刀具后，卸掉外加的壓力，內孔重新收縮為三棱形，對尾柄實行實行三點夾緊。

用powRgrip刀具裝夾系統降低加工成本
發布時間：2011年9月3日  14:24  來自：中華標準件網  字體大小【大 中 小】  瀏覽 1902 次
鉆頭、銑刀等刀具的失效有多種原因，其中最主要的原因往往不在于刀具本身而在于刀具與機床的連接狀態。盡管現在有了先進的電子動態修正技術，但從主軸到刀具切削刃的每個組元的微小跳動誤差疊加起來就會引起振動，從而對高速切削的刀具造成很大傷害。
! {( N4 \' _7 O) J
    瑞士Rego-Fix公司已經證明，刀具的裝夾系統在加工中起著重要作用。該公司開發的刀具裝夾系統powRgrip可顯著提高裝夾精度，減少刀具磨損，提高切削效率。

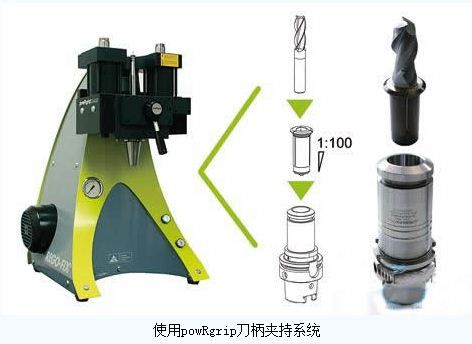

    該系統由刀柄、夾緊套和液壓裝置組成。夾緊套的外圓有一個很小的錐度，把刀具裝入夾緊套后，借助液壓裝置將夾緊套壓入刀柄，夾緊刀具。卸刀時也需要使用液壓裝置取出夾緊套。裝卸刀具的時間不超過10秒鐘。夾緊套內有一個調節刀具長度的螺釘。
: z# P; Q2 B$ M4 z/ ]' a% T
    該公司在開發powRgrip系統時，將減少跳動和振動作為提高切削效率、降低加工成本的兩個關鍵技術指標，并從結構設計和制造工藝上進行了創新。Rego-Fix公司的工程師成功地開發了一種獨特的表面處理方法，使夾頭功能表面的微觀摩擦能吸收刀具與夾緊套之間及夾緊套與刀柄之間的振動。為了保證夾頭的質量，整個加工鏈都使用了最先進的測量儀器。

5 B% N2 Z  Q- q0 n    powRgrip的制造精度保證其具有很高的跳動精度（在3D處小于3μm），刀具長度預調的重復精度小于10μm。由于該系統操作時不用加熱，因此避免了熱裝夾頭因熱變形而增大的跳動。
  O5 J% T6 I$ Y0 E; q6 _' u' ~
: v6 A# D6 |, `7 |) X    在一個銑削路程對比試驗中，對比了熱裝夾頭、液壓夾頭、ER夾頭與powRgrip夾頭的性能。試驗結果表明：熱裝夾頭和液壓夾頭分別在銑削到90m和130m時加工表面粗糙度達到Ra1.6的評定標準值，而powRgrip系統由于其阻尼特性，銑削路程明顯長得多，甚至超過了160m。此外，還比較了在不同工序中刀具夾頭對刀具壽命影響。在粗加工和半精加工中，powRgrip比其它常用夾頭可提高刀具壽命30%～50%，在精加工中可超過100%，在某些情況下甚至可達400%。
6 T( R% [$ P  M) A
' Z( b' W. i- I    powRgrip夾頭的性能還得到了獨立研究機構和大學的確認。北卡羅萊那大學的一項研究證明，由于powRgrip夾頭系統的阻尼特性，在加工鋁合金時可以達到很高的切削效率。Rego-Fiix公司的研究部在加工CK45調質鋼時也同樣顯示出powRgrip夾頭的優越性。

* p" p" ], n9 r1 U$ L    以下實例說明powRgrip夾頭系統有利于降低加工成本：某制造部門有5臺加工中心，兩班工作，每年210個工作日；每臺機床上使用20把刀，每班換12把刀，為計算零件加工成本，計入了三次重磨的費用50歐元。該部門每年的刀具消耗費用為315000歐元。如果采用powRgrip夾頭系統，刀具壽命可延長一倍，則可節省157000歐元的刀具費用。在本例中，刀具壽命提高了20%，刀具費用下降53000歐元。

    顯然，如果只看夾頭系統的采購價格，powRgrip夾頭似乎對用戶不利。然而，如果考慮到刀具費用的下降、加工效率的提高和停機時間的減少，采用powRgrip夾頭能很快收回投資，并取得很好的加工質量。用戶在實際應用中一再證明了這種效果，如美國一家醫療器械制造商在一臺Mori Seiki SA50加工中心上用整體硬質合金銑刀粗加工不銹鋼，轉速1600轉/分，開始使用熱裝夾頭，后來改用powRgrip夾頭，使刀具壽命延長了約75%。

Rego-Fix公司聲稱其有一套強力精加系統能夠與熱縮式刀夾相媲美。該公司于2004年推出的powRgrip強力精加系統，可以通過在夾套和刀柄之間的極度界面配合產生很大的夾緊力。多次刀具更換表明該系統表現良好，據說該系統已經通過超過20000次的刀具插入和卸下的測試記錄。卡盤上的唯一磨損件為夾套，而夾套是相對比較便宜的備件。同熱縮性系統類似，powRgrip也需要一套刀具插入機構。該機構是一臺式迷你型壓力機，可產生6t的壓力，刀具插入或卸下大約需要15s。

是單邊1：100

看見了1；100的錐面。是不是和莫氏錐的夾緊方式相似？

請了解的大俠或用戶來解釋一下,到底這種刀柄是靠什么原理夾緊的,
# N7 C0 x# n0 P" a4 G5 u; J/ U相對于普通的液壓刀柄和熱脹刀柄.這種有什么優勢,平常使用成本如何,

網上的資料，應該不是液壓的，不知道是不是自鎖的。
