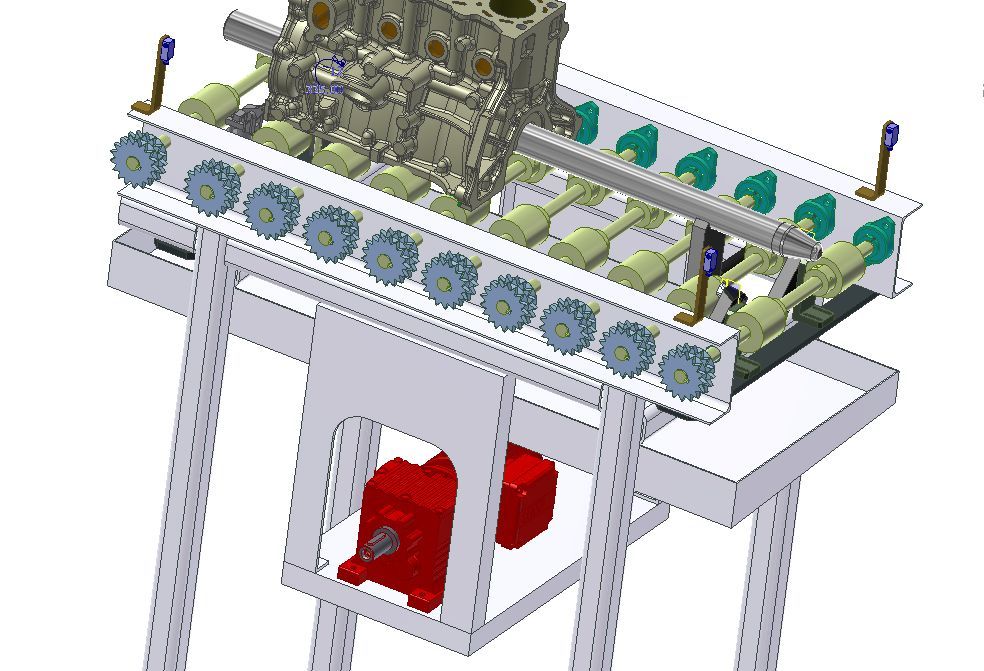

不好意思，缸體移動的速度是錯的，應該是 3.14*60*60=11.304m/s
請高手多指點啊

SONGOC 發表于 2012-9-4 11:29
P=F*V=0.1*350*0.188=6.597W  ?
是這樣嗎？怎么越算越小了....

沒有少算，而且摩擦系數還選高了。
其實很容易驗證，找一個類似滾道，放一個重量相當的物體，一定是你用一根手指頭就能夠把物體推動了。
工件從靜止到設定速度，需要有一個工件以合適加速度達到的推動力也得考慮計算，估算時要考慮的情況還有同時在滾道上的工件數量。然后還要考慮機械傳動的效率以及給個保險系數。
不過，再怎么計算，得到的數值，在這種低速滾道輸送方式下，都不會大。
因此，完全沒有必要做你前面那樣的計算。

做傳動并不對功率那么苛刻，都是反計算。就是先按設計需要看哪種機型的安裝比較合適輸送線，選定機型后再在減速機資料里找需要的速度，速度出來好再在功率欄里找扭矩參數。
你的9m/s還是比較嚇人的，如果你己選定了60轉/分，那你就找好你要的機型。你只說了電機，沒說減速機型式，蝸輪？錐齒？……如果是變速的，選可以反轉的（比如蝸輪、擺線屬不可反轉的）以防加減速的反沖擊。選好減速機型式后再按60轉的輸出轉速找扭矩，差不多就是能克服35KG的滑動摩擦力的扭矩就夠了。出差好久了，沒在公司手里沒資料，估計你的電機功率在0.55KW以下足夠了！看一下上面的使用系數。
另外提示一下鏈輪，如果每兩個輪之間一根鏈，你要考慮無法張緊時的軸距，鏈條下垂太多可不好。同時這種傳動的鏈輪距可不是雙排鏈的排距，要考慮兩根不同方向運動的鏈條運動空間。如果是從頭到尾一根鏈條，要考慮壓板，不然中間的鏈會跳齒（這兩種方式我們都應用過N次）。
另外比如什么鏈輪要是單數的，17齒以下盡量少用，鏈條規格的選用等都是常識，在手冊里可以查到。托輥兩邊要防物料軸向串更動，輥子要做低成本更換的（不能在整根軸上車輥子）。減速機放在出料端，減速機轉速不合適可適當用鏈輪齒差不彌補等。

清風的歌 發表于 2012-9-3 20:31
做傳動并不對功率那么苛刻，都是反計算。就是先按設計需要看哪種機型的安裝比較合適輸送線，選定機型后再在 ...

差不多就是能克服35KG的滑動摩擦力的扭矩就夠了
缸體不和輥輪發生相對滑動吧，既輥輪和缸體間的摩擦力小于最大靜摩擦力。最近也在試著計算輥道電機功率和轉矩，也有很多不明白的，感覺你說的不是很詳細，能具體一下嗎？

學習了

受教了，學習了

學習了

0.2*35*9.8*11/60*1.5/0.7=27W,為什么差這么多呢？

害怕伏櫪 發表于 2012-9-4 13:48
沒有少算，而且摩擦系數還選高了。
其實很容易驗證，找一個類似滾道，放一個重量相當的物體，一定是你用 ...

真的厲害

學習一下

學習了，感謝樓主及大家分享。

樓主還咋嗎

受教，原來是老帖子，最近同事正好用到。
