設計中的螺孔位置，求教

查看數: 6696 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-8-28 16:36

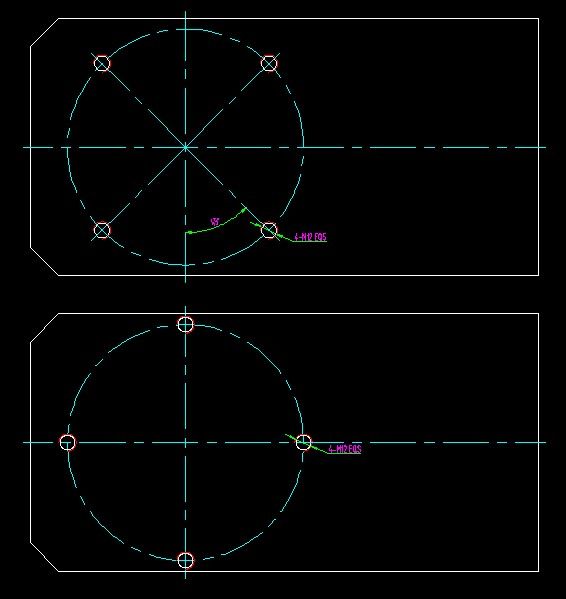

如圖所示（這是從正面看），從受力角度下分析，那種方案會好點？ ) k! x, i: \( A% }

回復

心隨你~~ 發表于 2012-8-29 09:57:03

9樓的有道理，
還要注意你的上件的形狀和孔位，
特別是實際設計中，這種圓的和方的2個零件連接時，千萬要注意。

mengyuang3 發表于 2012-8-28 19:12:00

受拉、受剪哪個都行，受傾覆力矩的話，第一個，反正第一個是上上之選

學習進步 發表于 2012-8-28 18:28:13

第一種，第二種加螺墊、螺母后會不會超出邊緣

hrs 發表于 2012-8-28 17:58:23

第一種好像看著都順眼一點

原諒我今天 發表于 2012-8-28 17:42:57

俺覺得不管從工藝還是應力方面講，第一種都是最優方案。

3452wangdd 發表于 2012-8-28 17:21:31

這個圖紙好熟悉的味道

增明526 發表于 2012-8-28 17:12:08

增明526 發表于 2012-8-28 17:04 ! P$ i# m5 a; p
當然是第一種
4 M0 C. _ d; `( q( x因為第一種孔距離邊緣較遠，受力較好

不知道樓主是否接受過正規的機械設計的教育，不僅考慮受力，在加工工藝上也要考慮到這些問題的，如果把這個板材無限放大的話，你當然就什么就不用考慮了，在邊緣上加工這些孔的時候，還很容易跑偏，導致加工不合格等一系列問題的出現

機械師加油 發表于 2012-8-28 17:05:33

第一種。第二種孔的邊緣太近了。標尺寸也不好看！

增明526 發表于 2012-8-28 17:04:14

當然是第一種
因為第一種孔距離邊緣較遠，受力較好

說的有點道理，如果忽略邊緣呢？發表于 2012-8-28 17:08
