昨天設計了醫療設備上的一個連桿機構，請教

查看數: 7363 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-7-26 09:03

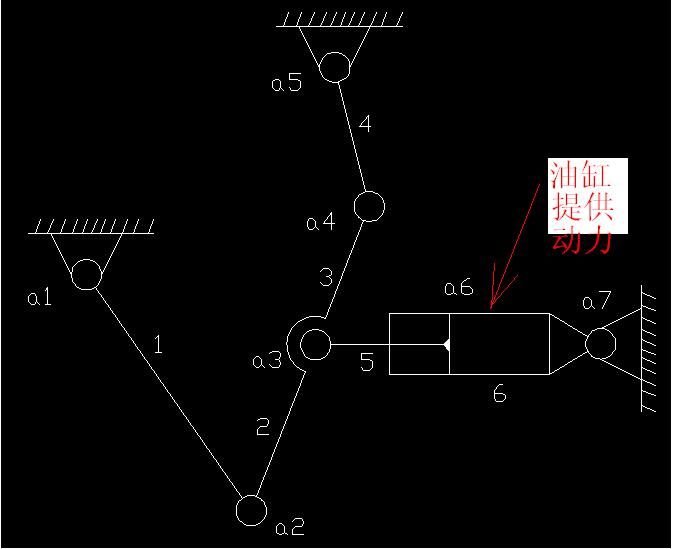

昨天設計了醫療設備上的一個連桿機構，如圖所示，目的是通過油缸提供動力，使桿1旋轉，自由度我認為是1。還有一點我沒弄出來，就在使桿1在+85°到-105°之間旋轉或者360°旋轉，那么各個桿的長度有什么關系呢？ ...

回復

點點人生123 發表于 2020-2-11 23:29:37

醫療器械嗎

earthling1983 發表于 2013-11-22 08:30:11

不懂，不過也學習下了！

三八大蓋 發表于 2013-11-21 21:12:49

如果沒有滑槽和氣缸，您的這個機構屬于單一的連桿機構，可能是雙曲柄機構，也可能是曲柄搖桿機構（1為曲柄，4為搖桿），加上氣缸之后，您的氣缸的機架與氣缸之間的連接貌似是可以旋轉的，所以想問一下，您的氣缸是水平固定的還是可以擺動的？

訫無雜唸 發表于 2013-11-20 15:06:21

decipher001 發表于 2013-11-17 10:21
樓主方案自由度算出來貌似不是1

LZ那個是擺動缸，自由度為15-12-2=1.

志不窮 發表于 2013-11-17 10:49:07

不錯，學習了

decipher001 發表于 2013-11-17 10:21:32

樓主方案自由度算出來貌似不是1

cmg689041 發表于 2013-11-16 16:24:16

你這不單是連桿機構了，還有了個滑槽。

threetigher 發表于 2013-11-16 11:42:46

lz要的是這個機構么？
