一小鎮上的山寨機械修理店，請教步進電機選擇

查看數: 9034 | 評論數: 30 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-6-6 23:44

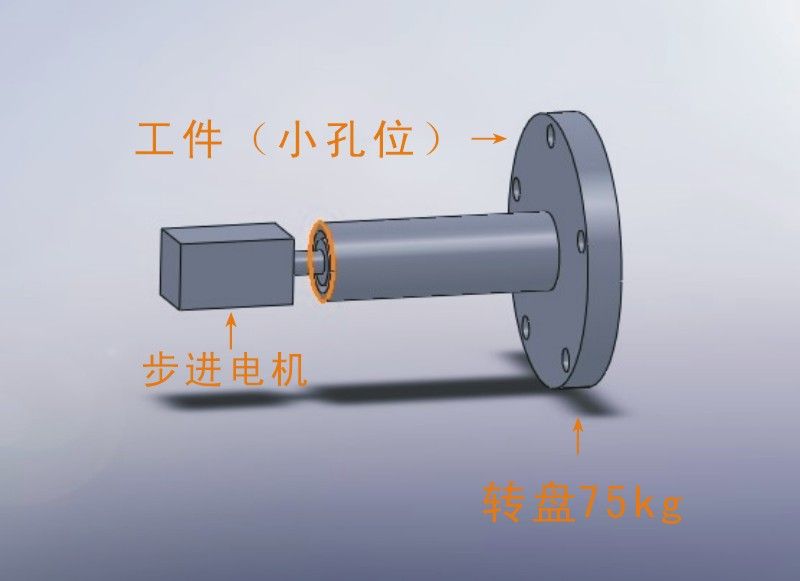

新人來找各位師傅幫忙來了。這是一小鎮上的山寨機械修理店，之前做出了視頻上的機器。這機器是全靠液壓氣動的。現在想將視頻上機器的轉盤臥放，改成臥式，以方便自動進料，這樣自動化程度高點，不用請那么多人啊 ...

回復

duanyz 發表于 2012-6-6 23:45:42

忘了說，轉盤的軸跟軸套是有軸承的。請大家指教，順便頂一下占個沙發！

duanyz 發表于 2012-10-3 22:18:01

sdwflxj 發表于 2012-10-3 12:51
用棘輪結構

不需要棘輪，凸輪分度器本身就能鎖定的，非常適合用在這里

sdwflxj 發表于 2012-10-3 12:51:06

用棘輪結構

duanyz 發表于 2012-9-29 00:35:25

在這里說說現在的情況，現在使用的是凸輪分度器來分度，只需要一個400w的電機就能非常準確的定位，非常好。

大志2012 發表于 2012-9-28 10:04:03

學習了

honyo2011 發表于 2012-6-8 09:45:42

了解一下步進電機的工作原理就知道了！

極速北極光 發表于 2012-6-7 19:56:11

不懂，聽高手解答，

duanyz 發表于 2012-6-7 16:58:09

貓王001 發表于 2012-6-7 16:53
步進電機+槽輪機構可以實現動作，

槽輪不能自鎖吧？轉動一次停下來還要做其他加工，需要鎖緊

貓王001 發表于 2012-6-7 16:53:30

步進電機+槽輪機構可以實現動作，

w9049237 發表于 2012-6-7 14:59:07

w9049237 發表于 2012-6-7 10:45
則減速比應為 600/42.42 =14.14
取值1/15
則步進電機於4kpps轉舉應為 3.89/115 =0.259kgf*m =25.6kgf*cm ...

打錯了,是15...........減速比
