看樣子是威圖的電氣柜。。最好不要自己鉆孔什么的。。德國的機子電氣布線設計的很規范。值得學習！

不錯 學習了

描述的不夠詳細啊？

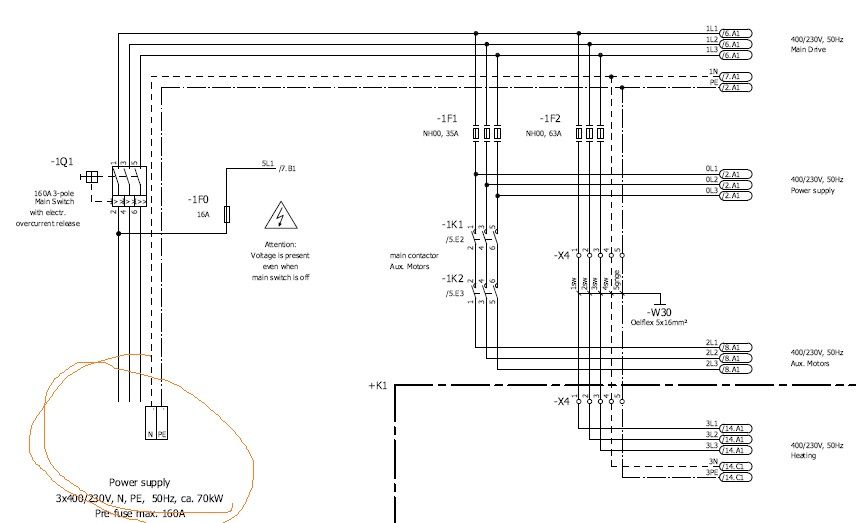

我來說吧，　，。。盤柜最好用槽鋼做個基礎。抬高個20ＣＭ。柜應該是后出線的。電纜走橋架。你把后邊的灰色的蓋板（二塊）給卸了。還有底板。都卸光了。等電纜都　放好了。你的發的圖片上電纜放的也不對。不能這樣走的。都要從底下穿　。線接好了。再用絕緣板加防火泥堵吧。德國人設計的都　是三線五線制的。零線跟地線分開。因為有涉及到ＰＬＣ。的公用端接地。如果ＰＬＣ調試過程中會出現公共端不為０Ｖ。有感應電的話，再地線跟零線短掉。160Ａ的進線。最好是35平方的電纜。

ll521 發表于 2012-4-26 23:40
2 _& l! j) p; n: S& S' n估算的方法是有口訣的，經驗的大家看看啊： 十下五,百上二, 二五三五四三界,柒拾玖五兩倍半,銅線升級算. 給 ...

- k3 D" ]9 ?+ l" O& A* `- `講的很透徹，我學到了
! x5 A& {1 a0 v$ J5 Q3 {

魚滿多 發表于 2012-4-26 21:01
( K  U3 I4 u0 Q+ `電控柜底下挖溝槽.....{:soso_e113:}

二樓正解，電纜溝。

明明在柜體照片的下部有黑色的電纜下沉箱。

電柜底部開洞

真不錯

好好的看看圖紙，國外的設備資料都很詳細的，對配電系統和線路的要求都會有明確的說明的。而且國外的設備對線路的要求都余量很大。
