面銑刀精加工時，怎么能銑出網紋

查看數: 40187 | 評論數: 39 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-4-16 20:48

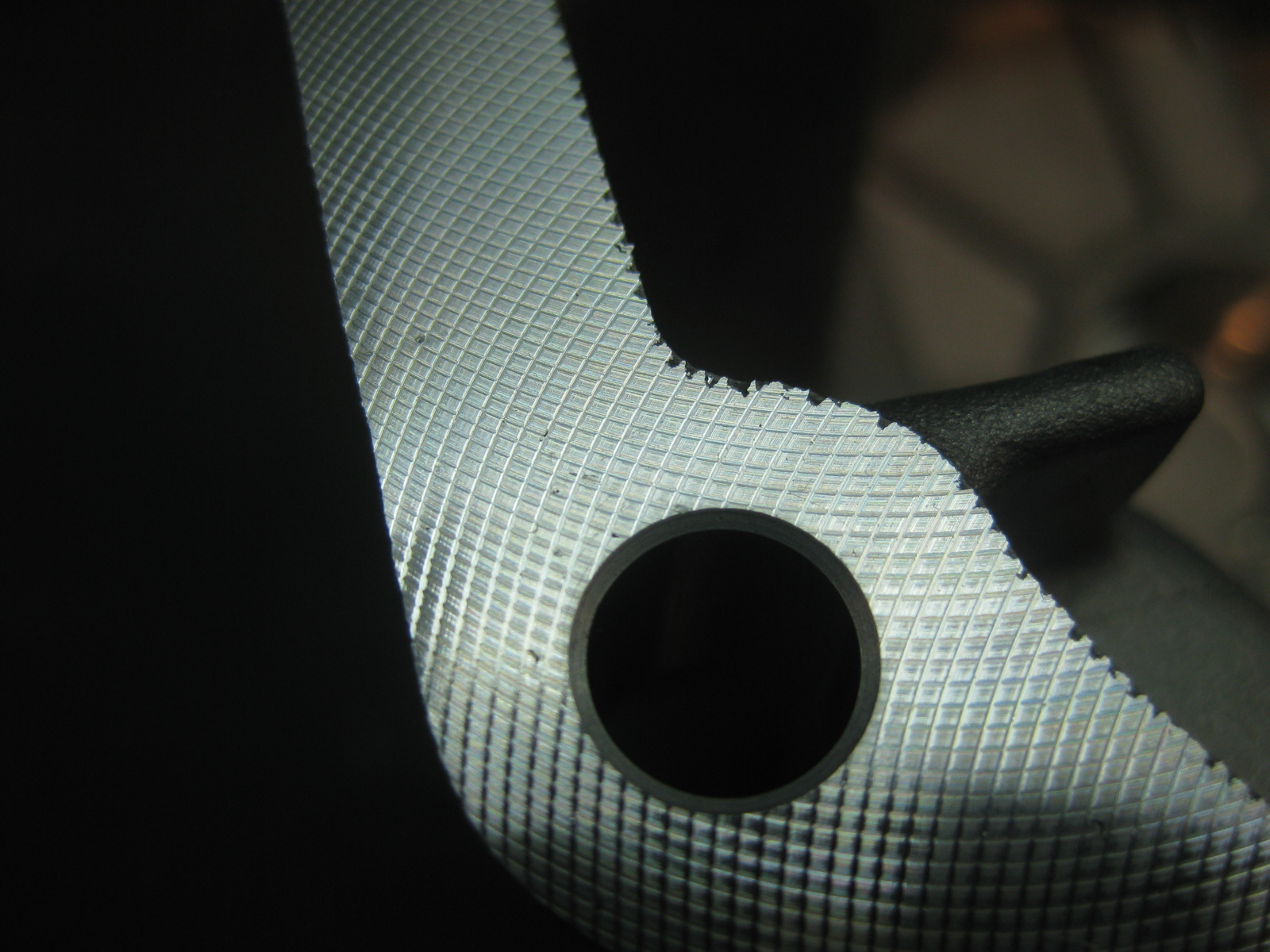

- L' y0 v# H8 I, A如圖，面銑刀精銑面，國外機床，有內冷，銑刀有15刃（兩個修光刃），軸向高度都可以精心微米級調整。1 {& G Z$ ]5 p1 U# u. { 請問群里大俠，怎么條件才能保證加工出如右圖細微網紋 ...

回復

鯨魚1 發表于 2022-2-23 15:19:42

北京沃爾德金剛石工具有專業網紋加工刀盤詳情咨詢19527984230

cps520888 發表于 2020-1-22 10:26:49

請教下銑出這個網格紋路有什么作用

yingfeng354400 發表于 2019-12-16 13:48:45

單眼皮小勇發表于 2012-4-17 23:27
8 T$ d* V/ l4 P, K3 ]# N" q$ k+ ~1 p你意思就是網紋是通過特殊的走刀估計加工出來的，是吧。為什么要刀盤直徑要大于工件寬度三倍呢，還有比如 ...

你用CAD模擬一下就知道了，畫個直徑為200的圓，直線陣列1000個就知道單邊網紋的寬度大概是72左右。
我最近也在研究這個平面銑削網紋。你看看下圖，希望對你有幫助。

Running_kTgnq 發表于 2018-8-16 17:05:29

這個網紋刀片現在搞清楚了嗎？

開開心心每一天 發表于 2012-11-5 09:08:52

這種東西我見的不少以前常有貌似粗糙度不好是刀片沒有打平

wmj113 發表于 2012-11-4 22:10:26

有規則的網紋其實平面度是最好的,當然如果是要加密封墊片來密封的話,有網紋的面比光面密封效查要好,

ssxko88 發表于 2012-11-4 18:14:29

飛刀盤銑出來的！一看就知道是鑄鐵件，刀不鋒利，零件的邊都崩口了。
刀盤前進方向與后方加工紋路相反，紋路交叉就是這樣的了，網格大小與進給有關。

李曉輝 發表于 2012-7-10 11:19:39

乍一看還以為是壓制的網紋啊

qqzhubo1002 發表于 2012-7-10 11:13:15

網紋應該是滾花滾出來的吧...
