三個圓的圓心共線，應如何標注形位公差

查看數: 14318 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-4-10 13:52

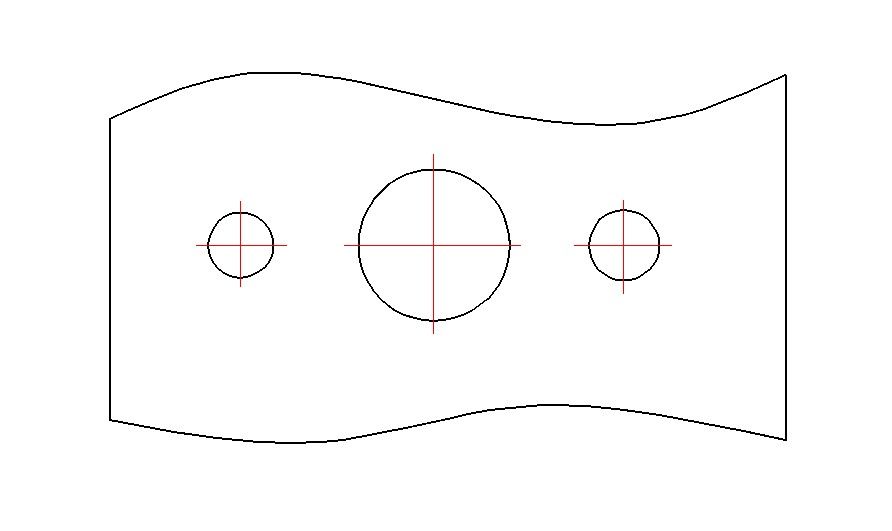

如圖，想表示三個孔在一條直線上，不管是正還是斜，表達的意思是在同一條直線上，并且表示出允許的公差要求，請教如何表示！

回復

cangzhoumj 發表于 2024-12-20 08:11:46

在一處拉線

華安九五二七 發表于 2024-12-19 15:14:02

完全不會，學習了......

lyq666 發表于 2024-12-19 14:56:32

堅守本心發表于 2012-4-12 21:46
一般圓心在同一條直線上，只要把中心線用一根直線表示，就說明是在同一條直線上了，為什么還要給予公差呢？

但實際加工出來的不可能完全在同一條直線上，這個偏移量是否合格怎么定義呢？

藍天心 發表于 2014-5-17 12:08:00

隨便選個基準，表示出位置度即可

流年小生 發表于 2014-5-17 11:49:28

位置度吧，這個得對形位公差理解深刻才行

堅守本心 發表于 2012-4-12 21:46:26

一般圓心在同一條直線上，只要把中心線用一根直線表示，就說明是在同一條直線上了，為什么還要給予公差呢？

kisqin2010 發表于 2012-4-12 16:57:33

嗯，感覺位置度可以考慮

doveme 發表于 2012-4-12 16:41:15

找了基準標注位置度吧。。。同軸度從何談起？3個圓心并不在一點上

hfxxn 發表于 2012-4-12 13:58:27

還是要用位置度吧。以三圓的中心線為基準，再標示其中一圓的位置度，，
