用伺服電機驅動螺桿壓工件，怎么測壓力？

查看數: 9540 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

yu1025

發布時間: 2012-4-10 13:33

正文摘要:

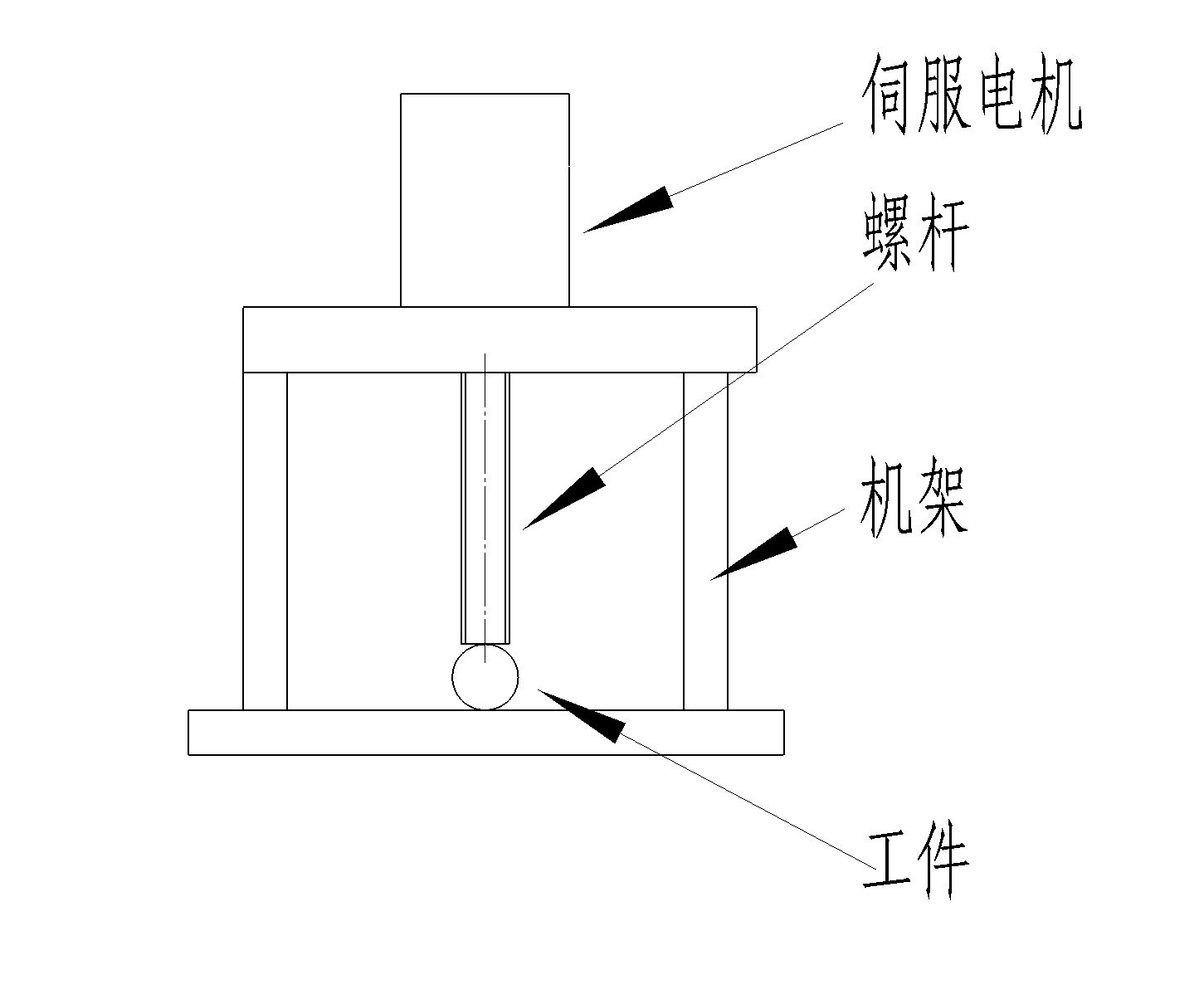

工件原理如圖，用伺服電機驅動螺桿壓工作。一開始有壓力，當工件被壓破時，此時的阻力瞬間應該很小。通過測量這個變化來控制伺服電機，一旦壓破就收回螺桿。這個值應該怎么測，測量點是放在哪？請指教。壓力值不 ...

回復

zsuh1091 發表于 2012-4-16 14:52:29

直接買個帶壓力傳感器的電推缸就成了，有現成的賣的

點評

游客

發表于 2012-4-17 12:49

楓橋

THK那個型號啊。發表于 2012-4-17 12:49

zsuh1091

THK有樣本的，我用的是北美品牌的，在深圳的代理是0755-28236362.13352973819. 現在這個東西國產也有的，原理就是和你一樣的，只是有的可以按你的功能進行定制，包括安裝壓力傳感器。發表于 2012-4-17 08:41

楓橋

推介個供貨商給我。好嗎？發表于 2012-4-16 16:16

hshuaxun 發表于 2012-4-14 09:21:42

來檢測伺服電機的電流變化應該就可以了，還有如果你的工件如果是固定大小的話，也可以考慮行程來檢測。

wubbenfrank 發表于 2012-4-13 19:28:46

伺服電動機 學習中。。

yu1025 發表于 2012-4-10 16:11:49

請問，如果是測扭矩，是直接在編程控制器里測量？如果是用壓力，是把壓力傳感器裝在螺桿的下端？請大家再說詳細點。
另外，要價格便宜的辦法。

點評

游客

發表于 2012-4-11 08:36

螺旋線

扭矩可以從伺服放大器里讀出模擬量，進PLC模擬輸入口后編程處理，成本會增加。有些伺服放大器可以設置扭矩監控門檻，超過設定后可以輸出一個開關信號，這個信號直接進PLC輸入點，然后再編程處理。發表于 2012-4-11 08:36

threetigher 發表于 2012-4-10 15:55:37
