振動盤送料，苦思冥想不得其法，特來社區求指點

查看數: 8657 | 評論數: 30 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2012-3-23 15:32

正文摘要:

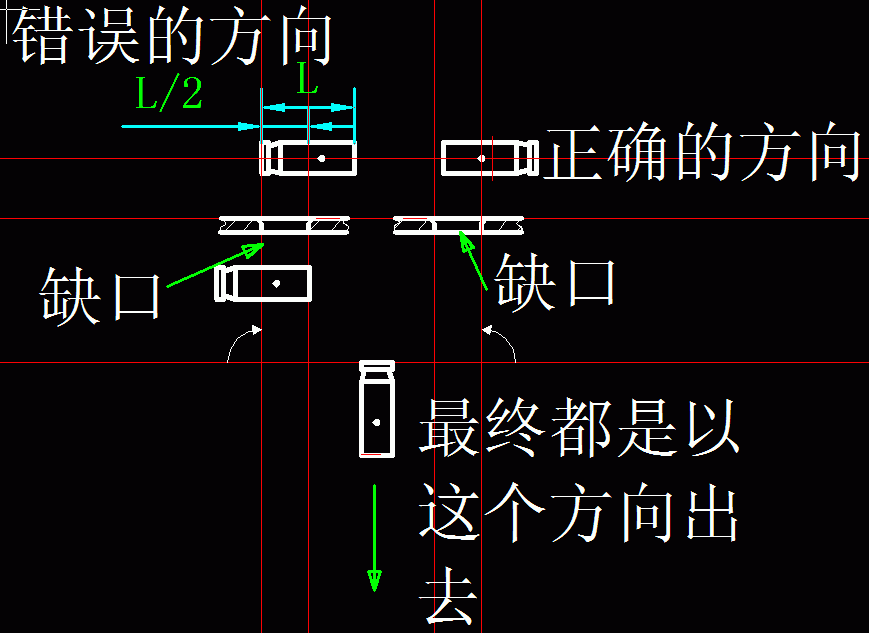

我的設計一部分是要把這個銅鋅合金材質的小長圓柱（已斷開有一個很小的凹槽），長徑比2.75），怎么實現讓它從振動盤中去來后，有凹槽一段在后，無凹槽一段在前，按次序從振動盤出來？ 如下圖是我的設想方案： 從該零 ...

回復

cangzhoumj 發表于 2024-12-20 08:13:12
秋葉楓紅 發表于 2012-3-23 15:51
你可以把這個工件并排著豎立起來，然后通過過道上的在工件凹槽部位的伸出擋板，能嵌入進去的就走過去，嵌不 ...

有道理
管理團隊 發表于 2024-12-19 14:43:33
公眾號留言選取

管理團隊 發表于 2024-12-19 14:43:28
公眾號留言選取

poppygrow 發表于 2012-3-26 20:12:13
意可機電 發表于 2012-3-23 17:48
利用吹氣法如何？把工件整成并排，由于開槽的一端受到的風力比沒開槽的一端大，而吹料？

這要看工件具體有多大吧

點評

游客
  發表于 2012-3-26 20:23
零件尺寸我已經標出來了，很小。。。。。。。尤其那個槽太小了  發表于 2012-3-26 20:23
葉飄零 發表于 2012-3-26 19:45:32
這個產品外形尺寸相差太小，機械的方式區分方向都是不太可靠的，可靠性很差，最好的辦法就是機電結合

點評

游客
  發表于 2012-3-26 20:17
是的這個零件尺寸，想純粹靠開個槽或缺口讓它乖乖的分開很難。。。。。。  發表于 2012-3-26 20:17
nielaisen 發表于 2012-3-26 19:29:22
我上傳了一個，只是個人的想法，請各位指點



新建 Microsoft Word 文檔 (3).doc

62.5 KB, 下載次數: 2, 下載積分: 威望 -10 點
動靜之機 發表于 2012-3-26 18:46:40

點評

游客
  發表于 2012-3-26 23:59
這個方法可以，但是我有點疑惑，右邊的正確的零件噼里啪啦的往下掉，肯定還要用個機構接住它們并且要保證一個接一個的往前走，不能擠在一起。另外我們做這個機器要用振動盤至少7個，空間有限，結構必須緊湊簡單。  發表于 2012-3-26 23:59
上面的出口時振動盤的出口，本來就比較高。正確的向右出去，不對的向左跌回振動器。恐怕這是最簡單最快的了。  發表于 2012-3-26 20:44
凹槽處Φ1.9，非凹槽區域Φ2.2，這樣毎側只有0.15，實際上還要考慮零件誤制造差，該零件很粗糙。。。。槽大一些，這個方法還是可以借鑒的。另外那些錯誤方向的零件，估計需要弄一個盒子接收了，這一點就不太好  發表于 2012-3-26 20:22
這個也是一個思路，但效率估計高不了。。。  發表于 2012-3-26 19:22
葉飄零 發表于 2012-3-25 18:47:22
最好的辦法就是用鐳射線掃描檢測產品直徑，把方向不對的吹掉到盤里去就可以了，FESTO有整套的東西買，不過比較貴，速度也快

點評

游客
  發表于 2012-3-25 20:04
謝謝你的建議，對我很有幫助  發表于 2012-3-25 20:04
