這個機構我見過，用的是編碼器，伺服電機用扭矩模式控制速度

學習下

我現在也在設計收卷裝置 ，能和我分享一下 嗎

huawei-hw 發表于 2013-4-4 14:24
進給電機采用速度模式控制恒線速度，放卷電機采用力矩模式控制恒張力。
上進給輥裝一編碼器與進給電機形成 ...

請教您點類似問題，請告之qq號碼或電話，我的qq855909701

qiuzhi120 發表于 2013-4-3 21:32
有問題請教，告訴qq號可以嗎

465223905

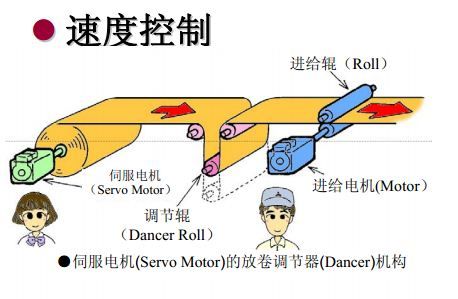

進給電機采用速度模式控制恒線速度，放卷電機采用力矩模式控制恒張力。
上進給輥裝一編碼器與進給電機形成速度閉環控制。調節輥裝一拉壓力傳感器與放卷電機形成力矩閉環控制。

zhulongxin1986 發表于 2012-3-22 19:25
需要用到 張 力 傳 感 器

有問題請教，告訴qq號可以嗎

1，兩個電機(直流或變頻)加上調節輥就可實現恒張力和恒速。伺服電機太貴？
2，考慮打孔精度那還是伺服系統好！
3，放卷電機不建議或不能換成力矩電機！
4，總體看還要是伺服系統不是伺服電機。能不能達到你所要求的精度那和很多因素有關比如車速。10米/秒和100米/秒就大不一樣。

方案里的張力不是由調節輥的重力來控制嗎？如果是，放紙輥用不著伺服電機，直流電機就行了。就像上樓說的，精度是由給進輥控制的。

樓主在嗎
