挺好的帖子，愛好者可以探討一下，可現實情況是一旦壞了還真不想修，這玩意測量的話有時候要帶電操作，如果有隔離變壓器還好，沒有就比較危險，直接買一個更換最快。

現在都是電子試了

現在十來塊的節能燈都是垃圾，不明白怎么節能！

Frankdechao 發表于 2012-3-11 17:45

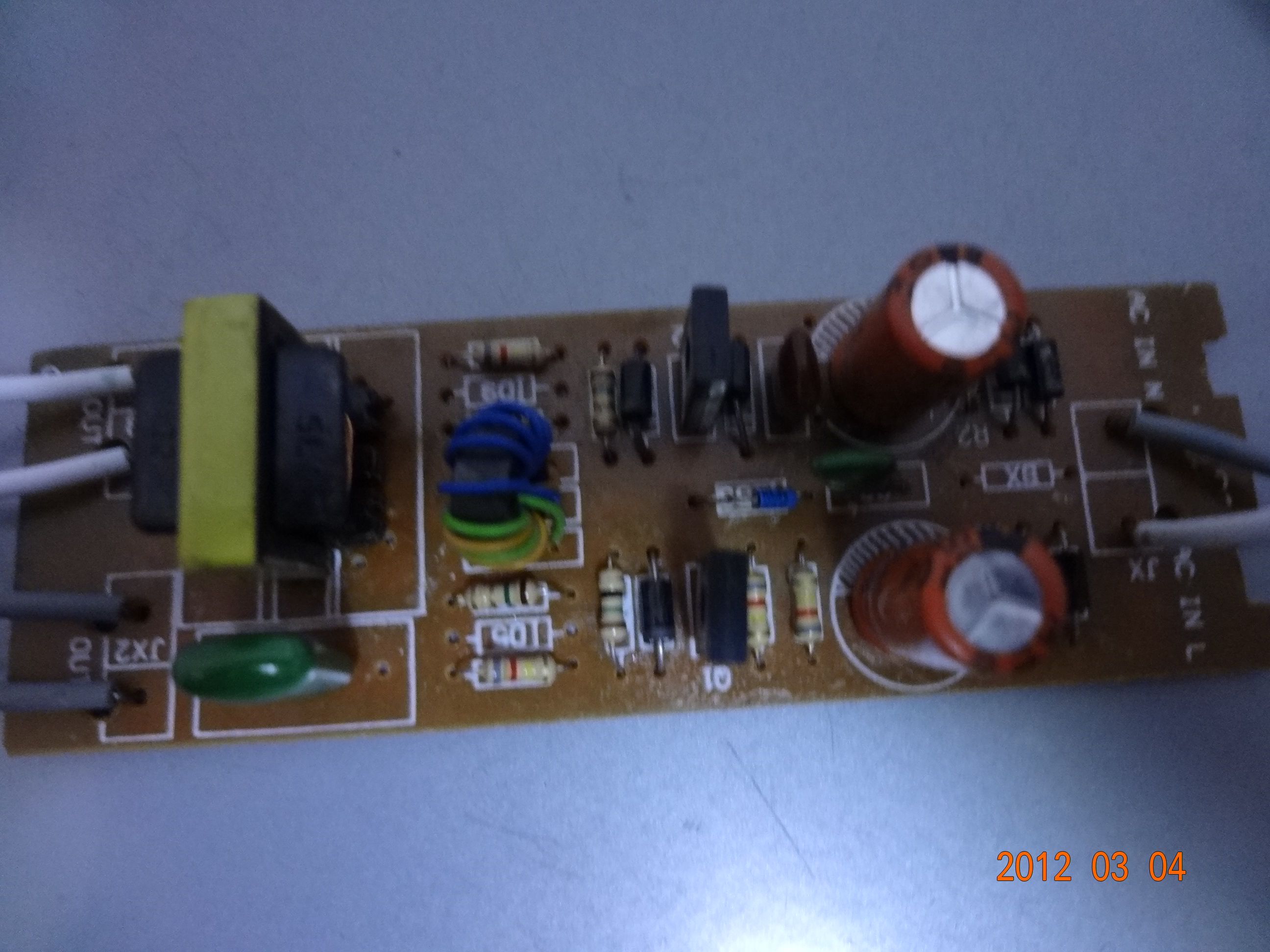

大蝦能不能幫忙一下，那個看似像變壓器的元件是什么？ 通常看到這個外形一直認為是個變壓器，但是今 ...

9 l/ k/ n8 J0 T! X7 `樓上的L4，升壓電感。。。。。。。。。。。

路過，學習了

路過，學習了

經常用的是32W的，電路圖原理和常見故障如下：
32W日光燈鎮流器電路圖
電路如下圖所示。該電路由整流濾波電容、高頻振蕩電路以及輸出負載屯路三部分構成。
8 e2 ?1 V: P$ e1 p+ N) ~

交流220V經整流濾波輸出約300V直流為振蕩電路提供電源。開機后，電源經R5對C3充電，使Vc3迅速升高，從而使VT2迅速達到飽和導通；此時由于T的反饋作用使VTI截止。VT2一旦導通，則Vc3下降，流過L2的電流減小，引起L2兩端一個上負下正的電壓。據同名端原則，L1得到上正下負的反饋電壓，從而使VTI迅速飽和導通，同時T的正反饋作用又使VT2迅速截止，如此周而復始形成振蕩方波(R6D6、R3D5起續流作用)。負載回路由L3、L4、C4構成。VTI、VT2產生的高頻振蕩方波由L3加給負載作激勵源。燈管點亮前，由C4、L4等形成很大的諧振電梳流過燈絲，使管內氫氣電離，進而使水銀變為水銀蒸汽，C4兩端的高電壓又使水銀蒸汽形成弧光放電，激發管壁熒光粉發光。燈管點亮后，C4基本上不起作用，此時L4則起阻流作用。
7 X- E& f; e' {& G/ c* [

常見故障

1． VTl、VT2擊穿進而導致D1－D4被擊穿，此時將引起電源短路；

2．R4偏置損壞；

3．振蕩電路中L5.L6易損壞；

4．負載電路中C4因高壓易被擊穿。

最后特別說明，目前市場上所見的各種40W、32W節能日光燈以及各種環形燈，均可參考此電路進行分析。

這個玩意不懂電子知識的人是沒法修的。傳統的電感式鎮流器夠簡單吧，壞了也不是修。現在很多人連換個燈管都不會，更別說修這個了。一般都是更換了之，愛好者例外。
