簡單的發泡夾具和氣路圖.請指教.

查看數: 10172 | 評論數: 19 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

賣糕的

發布時間: 2012-2-23 14:49

正文摘要:

回復

錄虎 發表于 2018-6-25 17:05:52

瞻仰一下。。。真的后悔大學沒有好好學。。。

ヤ尒杺＊著涼 發表于 2012-5-31 22:39:38

大帥我是弄電氣的最近正在研究發泡工裝，對機械不太懂。懇求您能不能發給我點這方面的圖紙啊。 497686650@qq.com 十分感謝您。

gunking07 發表于 2012-3-1 11:37:51

大師電氣也都自己一人做的么？最近在看電氣部分感覺技術要學的好多啊

點評

hc2003

必須的，否者受少數“瞎電工”的氣發表于 2014-2-17 15:10

害怕伏櫪

是的，搞機械不應該不懂電。發表于 2012-3-5 15:31

水無香 發表于 2012-3-1 11:20:00

害怕伏櫪發表于 2012-3-1 10:01
控制方式有全氣動和氣電方式。
全氣動方式用一個手扳閥操作，兩個行程氣閥和一些氣控閥構成邏輯回路，扳動 ...

高手，真正的工程師！！見識了

賣糕的 發表于 2012-3-1 11:00:49

害怕伏櫪發表于 2012-3-1 10:01
控制方式有全氣動和氣電方式。
全氣動方式用一個手扳閥操作，兩個行程氣閥和一些氣控閥構成邏輯回路，扳動 ...

大師才是真正的機電一體化啊,佩服.我做機械設計有時候更多的是為了糊生活,我覺得我還是做業務比較好一些.但技術我也多少感些興趣.所以我給自己定位是技術性業務人才.哈哈.

害怕伏櫪 發表于 2012-3-1 10:01:06

本帖最后由害怕伏櫪于 2012-3-1 10:03 編輯

控制方式有全氣動和氣電方式。
全氣動方式用一個手扳閥操作，兩個行程氣閥和一些氣控閥構成邏輯回路，扳動手扳閥，自動完成合模--鎖扣--鎖模和卸壓--解扣--開模。
氣電控制則用行程開關改變氣閥狀態。
氣路圖和電路圖附后。

點評

hc2003

機電一體化的彭老師啊發表于 2014-2-17 15:09

害怕伏櫪 發表于 2012-3-1 09:07:38

本帖最后由害怕伏櫪于 2012-3-1 09:18 編輯

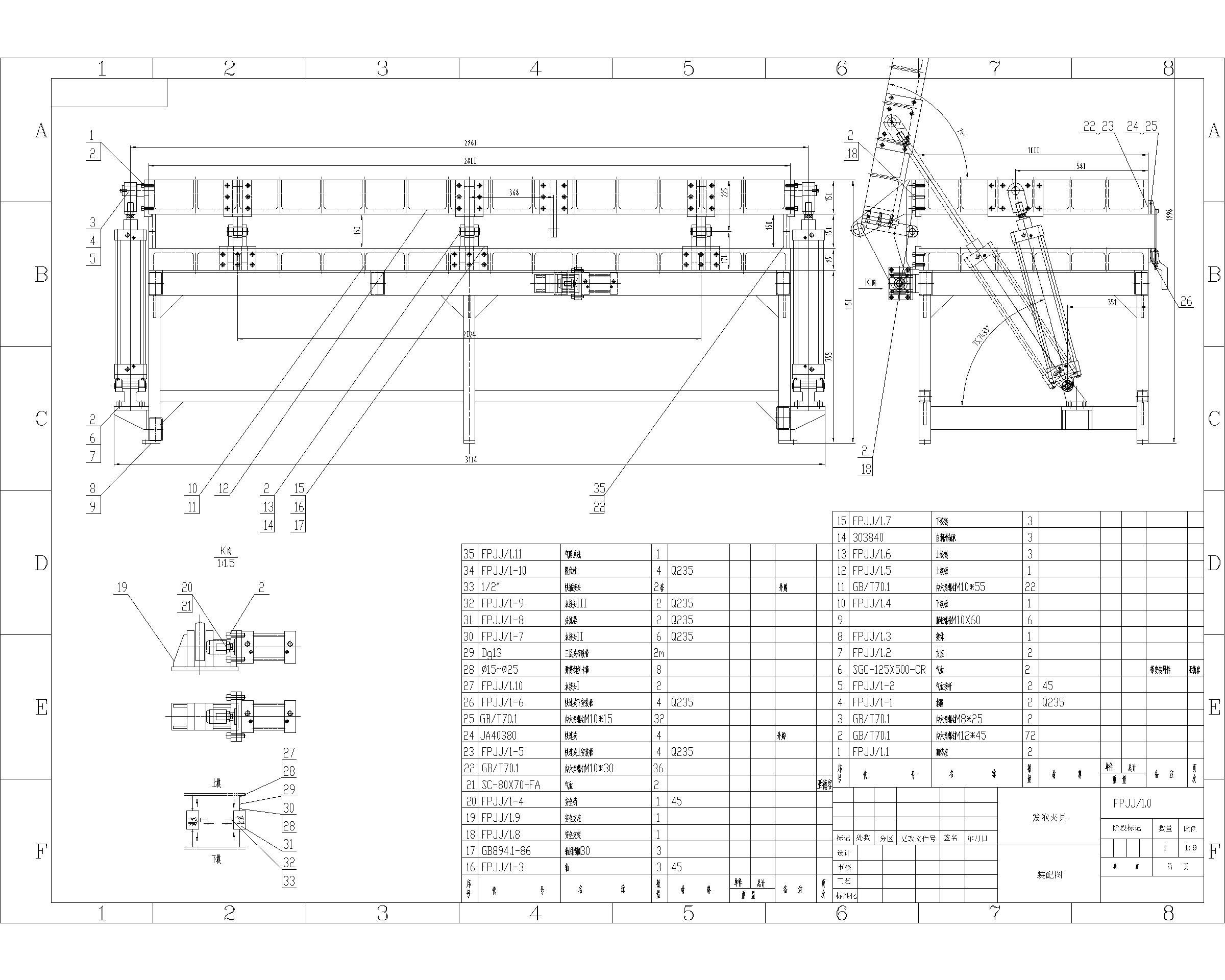

一個較小模架的設計圖。

這幾個模架和樓主在首樓給出的模架在模具的鎖緊上有一個原則性的差別。模具翻轉，鎖扣扣合后，上下模還沒有閉合，要靠下模底下的機構把下模向上推起，方才接觸并鎖緊。
哈飛車頂模架，這個動作由一對肘節機構，另外兩個用方形氣囊實現。

鄧目寶 發表于 2012-3-1 08:37:32
