電機軸與同步輪連接，除了免鍵軸襯還有別的方法嗎？

查看數: 24220 | 評論數: 14 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-2-8 16:39

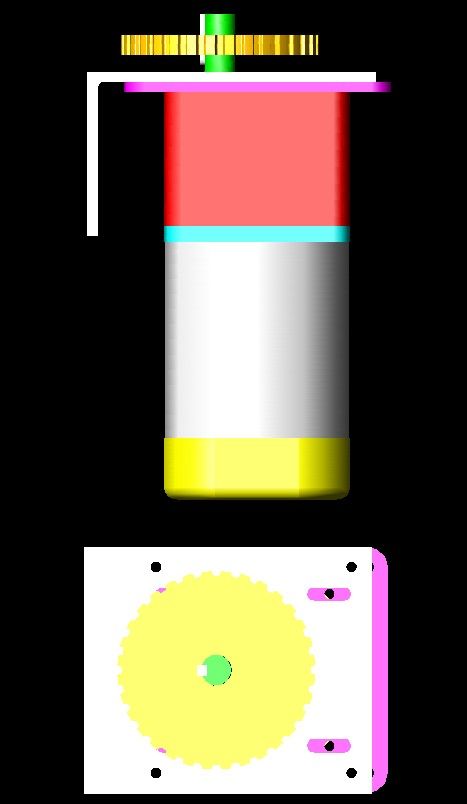

電機軸與同步輪連接，除了免鍵軸襯還有別的方法限定上下方向位置嗎？見圖無頭螺釘的方法也不是很實用，因為同步輪是自己加工，直徑大而馬達軸徑小，同步輪中間未掏空，擔心五頭螺釘孔太深，不好打？不知各位大俠有 ...

回復

landxie 發表于 2012-3-15 23:37:21

杞人憂天發表于 2012-2-8 17:38
小電機軸，可切扁位

用一個圓柱體，挖空內部，使內徑和電機軸一樣，側面鉆孔攻牙，然后用螺絲鎖緊

wayyhlp 發表于 2012-2-12 19:29:45

單做一個凸臺留個子口與帶輪用螺釘連接

yy1028 發表于 2012-2-11 15:22:06

看你的同步帶輪厚度比電機軸小的多，那你設計的同步帶輪加個凸臺呢，在凸臺上鉆個螺孔用來定位

kaixinmaliu1 發表于 2012-2-11 08:20:33

另作一個簡單的軸向定位零件

【洲際子彈】 發表于 2012-2-10 22:05:55

【洲際子彈】發表于 2012-2-10 21:49
為什么沒有選軸頭帶軸肩的電機呢？？

還是我不夠專業的說，期待有更好的方案{:soso_e100:}

【洲際子彈】 發表于 2012-2-10 21:49:30

為什么沒有選軸頭帶軸肩的電機呢？？

我見過的小電機主要是步進好像都沒有軸肩可能跟工藝有關加工處理好的光軸直接做上轉子或齒輪發表于 2012-2-10 22:02

wayyhlp 發表于 2012-2-10 21:27:12

軸上線切割一個孔和輪穿一個彈性銷或者線切割兩個卡簧槽切的時候讓電機自己轉

wayyhlp 發表于 2012-2-10 21:21:01

這是我以前設計的一個結構因為買來的絲杠軸太短太細逼出來的一個想法用著還可以

結構不錯，制造上麻煩了些。成本會高。發表于 2012-2-11 08:26

wayyhlp 發表于 2012-2-10 20:37:15

先用大一號鉆頭比如M4頂絲用 5或6個的鉆頭先打一大截進去然后底部打M4的底孔然后攻絲這樣攻絲距離就短多了也方便裝配
