發布時間: 2012-1-7 20:11

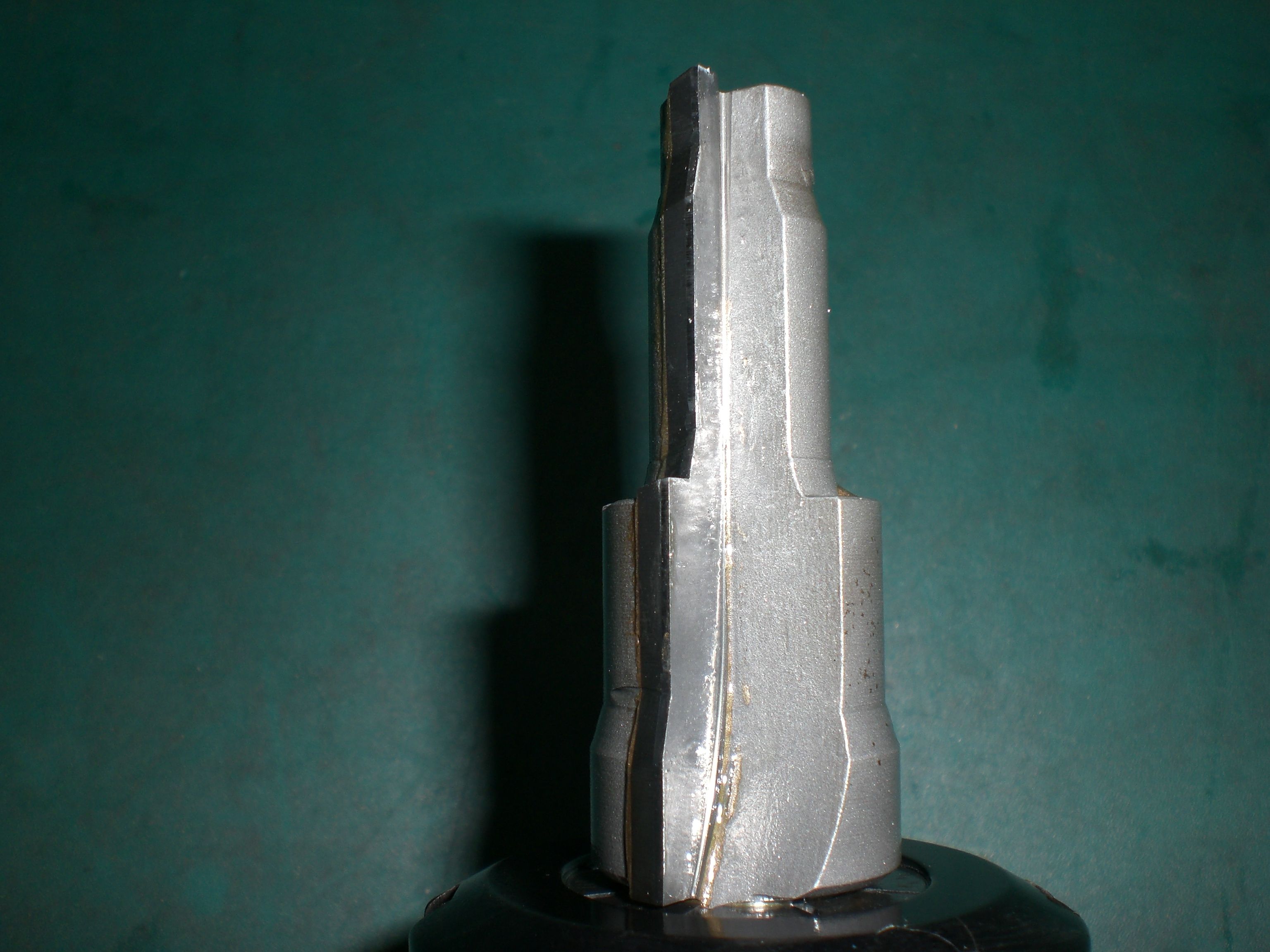

正文摘要:本人是新手，想問一下階梯鉆精加工時切削刃是否同時切削？" J6 l2 D( ]2 A6 s u2 P$ U 例如附件中的刀具，在進行孔精加工是是否是同時切削？ |
| 你好，你這個刀準確說是一把加工鋁的焊pcd刀片的精加工鏜刀了，加工時切削刃是可以同時切削的 |
|
本帖最后由 六角車 于 2012-1-8 16:29 編輯 $ q' s E2 P7 w3 z% ^/ g: j1 I6 } 階梯劃鉆，屬于大批量高效率加工時采用較多的精加工刀具之一，因為加工的零件孔的精度較高，有時只有幾道的公差，因此對劃鉆及夾具的對中性也要求得比較高，一般劃鉆的尺寸采取孔的最小尺寸，加１／２公差，這樣既照顧到了刀具的使用壽命，也考慮到刀具和主軸間的同軸度誤差，就是偏一點孔也不超差，即使開始幾個刃不能同時吃刀，一旦先吃刀的刃磨損了，后邊的刃仍能用一陣子。當然沒有絕對同軸，為了解決這一問題，讓劃鉆浮動起來是最簡單又常用的辦法之一，給你發一張浮動劃鉆的圖片看看吧。2 s* X" e/ G4 Y3 {2 D) j. ?" ]- s8 Q 4 d$ ?% G8 Q2 s8 A7 W8 V" ]6 ]+ v0 s% U |
| 臺階鉸刀 此圖切削時是滿齒切削的 還有的是避空的 就是斷續切削 |
| 沒用過階梯鉆 等待高手解答 |
| 如圖所至的,精加工時刃口是全部參與切削的,臺階鉆式的成形刀一般除了個別通孔外,都是全部刃口參與切削的, |
