電磁閥接線，求助

查看數: 2804 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-12-17 12:28

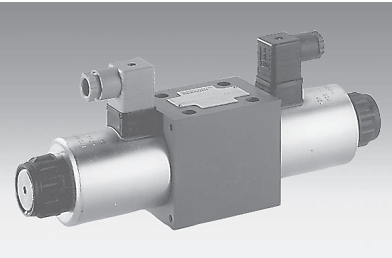

; |0 ?- w( h% Q3 W. g% ^7 j 這是一個力士樂的液壓三位四通閥，工作電壓24V，功率30W。9 g: {8 [3 F$ N; M9 x 我想用單片機控制電磁閥的三個位的移動。具體怎么接線呢？？各位能給些具體建議，有圖最好，萬分感激 ...

回復

spinachzwx 發表于 2022-9-19 14:02:58

感謝樓上的分享！

紫劍狂風 發表于 2011-12-17 14:29:40

本帖最后由紫劍狂風于 2011-12-17 14:32 編輯

這不是百度知道上面的嘛？PC0 ，PC1為兩個驅動端口；控制的時候PC1高電平 PC2低電平代表閥的左位，PC1,PC0均為低電平代表閥中位，PC0高電平，PC1低電平代表閥右位。R2 R3代表閥的線圈。


非池中 發表于 2011-12-17 14:21:47

用功率場效應管作為開關管，來放大從而控制繼電器的導通，然后控制電磁閥的開關
