發布時間: 2011-11-13 13:46

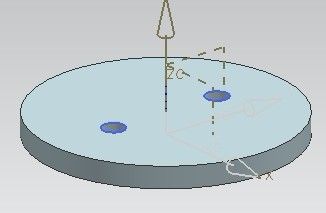

正文摘要:本人想做一個能把圖紙帶小孔（孔徑φ2.2）的蓋子裝到圖中腔體（腔體內部有填充物）中去，圖中腔體的內螺紋為M24，牙距0.5，小蓋子的邊緣是與子配合的螺紋。現在生產線上的傳統工藝是做一個手柄，手柄前端兩個小銷子 ... |
| 不能下載啊。。希望有人能發給我。。 |
| 不太清楚，很感興趣，期望高手解答 |
| 用氣動扳手就可以，你只需要做一個帶兩銷子的夾具，氣動扳手用平衡器懸掛，擰緊還是比較方便的，用人工克服反力矩，還是比較輕松的，不過長時間了也會有疲勞，你可以增加限位的夾具，其反力由夾具自己承受，人工只需要控制扳手的升降和啟停即可 |
|
可以借助吸力來固定蓋子，用人手先裝上帶有吸力的上模。再做向下移動。我不會畫圖，只能靠打字。可能描述不清楚。 不知道叫什么吸引力，可以用一個氣缸裝上單向氣閥。上下模之間用導柱定位，我看應該可以 |
