同樣的孔，兩種標注方法，加工方法的差異

查看數: 18281 | 評論數: 76 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-10-24 16:45

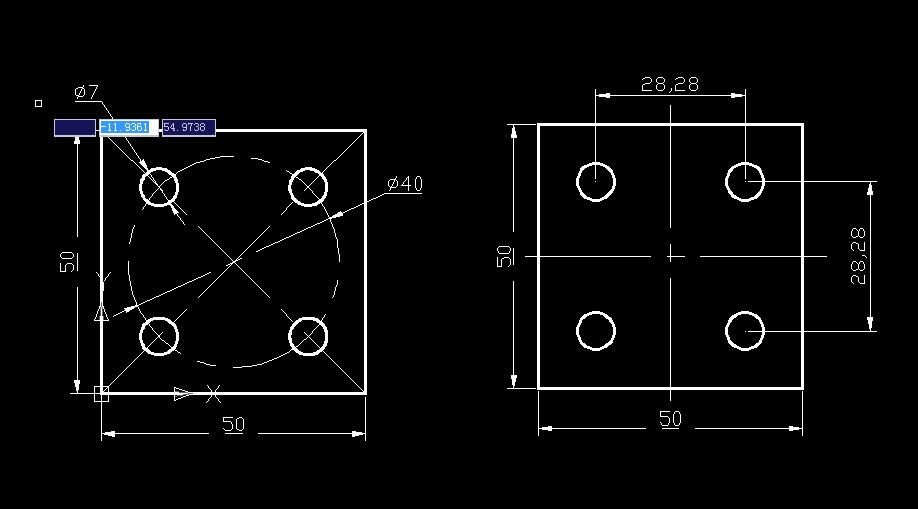

同樣的四個孔，兩種標注方法，哪一種加工精度高？哪一種加工簡單？請教詳細分析。

回復

揚123 發表于 2025-1-22 18:24:34

標注的話，第一種更加簡單，加工中心做的話，應該第一種也沒問題，第二種手工打應該更加方便。

達人V8 發表于 2025-1-8 13:43:16

在我看來左邊那樣標注精度更高

sycfj 發表于 2025-1-7 08:17:47

右圖外形需要一個直角．左圖不需要．右圖是劃線加工以兩直角邊為基準．左圖是以圓心為基準．主要是加工基準不同

管理團隊 發表于 2025-1-6 15:36:37

公眾號留言選取

荒唐山民75 發表于 2012-3-26 10:58:43

那要看你用什么設備加工了。

那多 發表于 2012-3-15 11:16:23

我們一般都是第一種標法，但是在普通銑床上銑的話，要第二種標法，方便加工

1195570286 發表于 2012-3-15 10:29:58

在加工中心上，加工精度和難度一樣，手工劃線沖眼，鉆床加工，右邊的加工簡單，精度稍高。

hxshigong 發表于 2012-3-15 10:09:30

大家說法怎么都不一樣呢？有點暈的感覺！！！！！！！

lili677 發表于 2012-3-13 20:11:00

支持左邊的畫法，圖紙應該這樣標。。。。
