這樣簡單的計算。一個公司的技術部竟然不會

查看數: 14772 | 評論數: 24 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

xiaoyetongxu

發布時間: 2011-10-21 21:48

正文摘要:

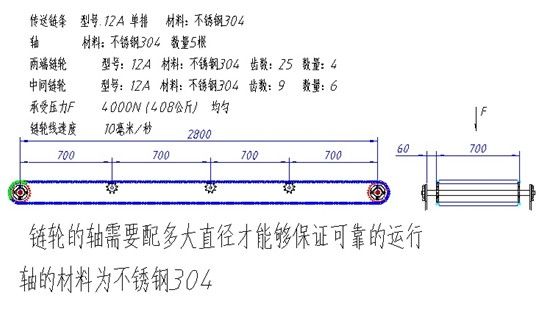

今天一網友在群里問一個問題，是他們技術部解決不了的：, T6 K* C6 r5 W9 l, m1 T 7 T1 ^$ I" {+ g+ p- O7 g 不知道我算對沒有，好久沒碰這個了。好多要撿起來。60是我隨便填的。 & e. Y \9 q* m0 A( ~ ...

回復

13863023496 發表于 2014-3-14 14:22:43

xiaoshxin 發表于 2012-7-15 20:52 & M/ N1 s* o! V; `$ s7 b
我也告訴你你算的不一定有哪些老員工感覺的準，就一個起重機的臂架，老員工感覺的真準，你算得你自己相信嗎 ...

他們不是感覺，是經驗。
以前碰到過的在記憶當中了，上次一個2噸的是多大臂架、大上次一個1噸的是多大臂架等等，下次出來一個1.5噸的，估計一下就會差不多。

13863023496 發表于 2014-3-14 14:18:49

本帖最后由 13863023496 于 2014-3-14 14:20 編輯

按照樓主說的條件不好計算。
寫的承受壓力均勻，就按運的是散開的石塊計算吧。

按照樓主圖中所示，是要計算鏈輪之間沒有支撐，根據軸的彎矩計算直徑。
中間軸上鏈輪承受的壓力為1000N，每個鏈輪500N。
1、軸承受的彎矩為M=500*0.06=30N.M
2、根據樓主的公式δ=M/W，W=πd^3/32，取δ=240Mpa
3、d=10.9mm

根據扭矩計算軸頸
1、計算鏈輪直徑，看截圖。鏈輪直徑約為152。線速度10毫米每秒，所以轉速為1.26轉每分。
2、計算拉力，只知道力F沒用，沒有摩擦系數，假設摩擦系數為0.5，F為4000N，需要的拉力為2000N。
3、計算消耗功率P=FV=2000*0.01=20瓦，實際選電機要乘以傳動效率。
4、計算扭矩，實際扭矩T=2000*0.076(0.152/2)=152N.M，安全系數定為2，T=304N.M。
5、計算軸頸d約為35mm，公式見截圖。

所以我認為軸頸35mm可以保證穩定運行。
