子母孔怎么設計?

查看數: 7767 | 評論數: 20 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2011-9-20 09:54

正文摘要:

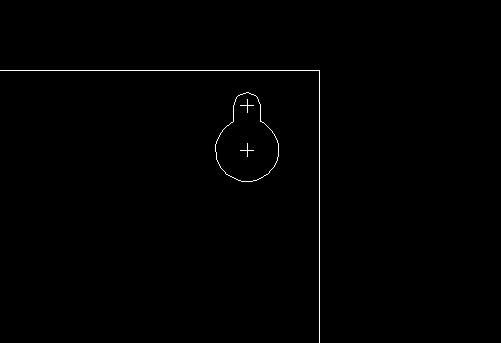

機械上的子母孔大小孔是怎么樣確定的?兩孔之間距離怎么確定?感謝指教~~!

回復

17315525834 發表于 2022-10-4 22:46:27
大孔需比螺栓頭的直徑大一點,小孔需比螺栓的直徑大一點就行
東北制造 發表于 2022-10-1 14:41:53
見習生小王 發表于 2011-9-21 16:58
以8毫米螺栓所用孔的尺寸為例,大孔直徑取16.5毫米,8毫米的平墊圈可以通過,小孔取8.5毫米,8毫米螺栓可 ...





感謝分享&#128536;&#128538;&#128535;&#128537;
零下7° 發表于 2011-9-25 15:44:58
tigerguo1975 發表于 2011-9-24 12:21
這個也可以叫葫蘆孔吧。
畫的時候,按照用途,螺釘頭部大徑等,即可繪制。
想要偷懶,翻MISUMI的資料直接 ...

這位仁兄和我一樣懶,有標準的照抄就可以了,如果你不是標準用法就具體情況具體分析咯。
tigerguo1975 發表于 2011-9-24 12:21:21
這個也可以叫葫蘆孔吧。
畫的時候,按照用途,螺釘頭部大徑等,即可繪制。
想要偷懶,翻MISUMI的資料直接抄即可。
sxqjin 發表于 2011-9-24 11:26:13
不清楚,還沒碰倒,求教導。
見習生小王 發表于 2011-9-21 16:58:35
東北制造 發表于 2011-9-21 12:50
的確沒搜索到相關的標準或規范,
按照使用功能的要求,一般確定其尺寸的原則是:小孔直徑略大于螺桿直徑 ...

以8毫米螺栓所用孔的尺寸為例,大孔直徑取16.5毫米,8毫米的平墊圈可以通過,小孔取8.5毫米,8毫米螺栓可以通過。二孔中心距取13毫米。
你可以按此尺寸試畫一下。看看像不像。
超∠光速β 發表于 2011-9-20 18:35:42
看自己的選用的是那種鏍絲而去做確定啊
引擎的節奏 發表于 2011-9-20 17:47:07
很多液晶顯示器背面的固定螺絲孔都是這種字母孔吧!不都是以實際螺絲來設計的么。
