這個思路發展下去，這樣的思路，繩子纏到螺桿上也費時間啊...) d5 `$ d' K: |, ?

當初也有此想法，還是不實用，

黑衣衛 發表于 2011-9-24 18:29
玻璃膠還不是要用人打嗎？還有剪斷這個工序不一樣也要手工嗎？而且繩輥有粗又細，芳綸繩（石棉繩）也規格 ...

我們目前改善到2人很快的纏好石棉繩，但是張緊力不夠，打膠的也比較吃力，在試著怎么去改善使用膠槍方便。

可以如下：鏈輪+鏈條，鏈條上某一節上加一導環，石棉繩置于其中，鏈輪間距為輥長，輥子與鏈輪聯動，保證關系即輥子轉一圈，鏈條移動石棉繩直徑長度，不同直徑繩要不同傳動比。

  玻璃膠還不是要用人打嗎？還有剪斷這個工序不一樣也要手工嗎？而且繩輥有粗又細，芳綸繩（石棉繩）也規格不統一！如果這些都考慮到了那機器蠻復雜了，但用的場合很少，還不如考慮一下玻璃貼膜機怎樣設計！

fmdd 發表于 2011-9-6 23:17
建議看看起重機的鋼絲繩卷筒，多層鋼絲繩的時候，都是自動排好的，這個是用排繩器來完成的

設計越簡單越好，最主要的是員工用的方便

建議看看起重機的鋼絲繩卷筒，多層鋼絲繩的時候，都是自動排好的，這個是用排繩器來完成的

chntod 發表于 2011-9-6 13:16
照這樣的思路，繩子纏到螺桿上也費時間啊...

可以用一個橫移運動+旋轉運動來實現，就像切削螺紋一樣，不 ...

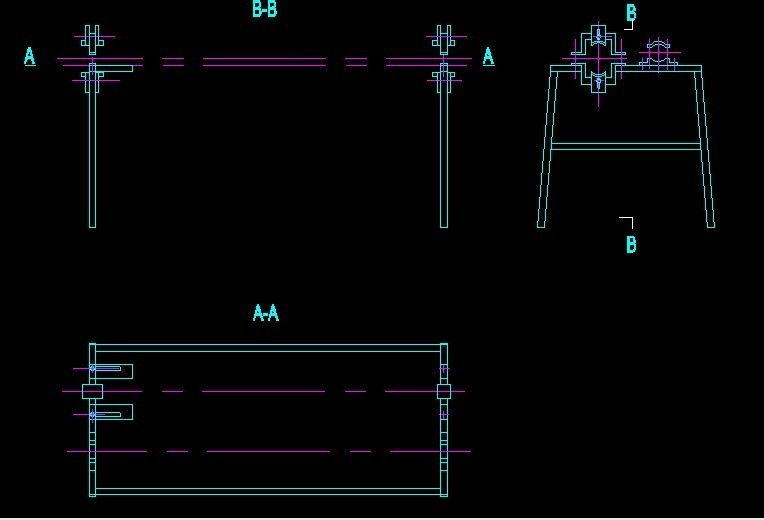

是的，錯了，真糗了，這只是示意圖，隨便畫畫，但我以后會從細節上注意的。我的想法是繩子通過螺桿上的螺母就行了。不通過絲桿

照這樣的思路，繩子纏到螺桿上也費時間啊...

可以用一個橫移運動+旋轉運動來實現，就像切削螺紋一樣，不過需要石棉輥轉動，或者像旋風銑那樣

再提一個制圖錯誤，右上角B-B剖面符號的"L"畫反了，且沒箭頭...
