為什么步進電機無再生制動功率參數?

查看數: 7700 | 評論數: 13 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2011-9-2 23:00

正文摘要:

有一設備想用步進電機來做分度盤控制,也就是步進電機帶動分度盤進行停歇分度控制,0.3秒旋轉90度,然后停頓0.3秒,選擇的是7N.m北京森創步進電機,初步計算可以達到節拍要求。 但是存在這樣一個問題: 步進電機0 ...

回復

大志2012 發表于 2012-9-27 15:12:55
在探索中學習,有了你們的指引,我才覺得不那么艱辛。幸會!
a5248714 發表于 2012-8-22 20:52:31
syw開門造車 發表于 2011-9-5 02:44
a253874750 網友好!
.
你在10#樓的發言:……我的推斷是這樣的:再生制動時,應將電阻串入電樞回路, ...

這么好的帖子就這么沉了啊 我知道 你們肯定私下討論過 呵呵 放上來討論啊 大俠
a253874750 發表于 2011-9-5 15:09:41
syw開門造車 發表于 2011-9-5 02:44
a253874750 網友好!
.
你在10#樓的發言:……我的推斷是這樣的:再生制動時,應將電阻串入電樞回路, ...

開門造車前輩好:
精確定位只與步進脈沖個數有關吧,脈沖個數計算準確,減速處理適當以使不丟步,這樣應該就可實現精確定位。一點點見解。步進電機及驅動器的再生制動功率承受能力應該有個范圍,但是一般的廠商不知道為什么不給出這個參數?
明天要去學校報到了,估計上不了網了。我對焊接機械手的前景比較看好,想研究下這方面的東西,不知道造車前輩對此有何看法?
初步估計設計焊接機械手需要掌握的知識:
1)伺服電機控制
2)關節機械手控制算法
3)dsp相關電子芯片的應用能力
4)焊接工藝及控制
syw開門造車 發表于 2011-9-5 02:44:43
本帖最后由 syw開門造車 于 2011-9-5 02:45 編輯
a253874750 發表于 2011-9-4 21:35
開門造車前輩好:
我當時應用步進電機是這樣的:購買的單片機開發板,開發板上有步進電機的的驅動電路,當然 ...


a253874750 網友好!
.
你在10#樓的發言:……我的推斷是這樣的:再生制動時,應將電阻串入電樞回路,以便消耗反饋的能量)按
.
按照你的思路繼續討論:如果,按照你的步進電機再生制動的設計思路,在將電阻串入電樞回路時,
你就得加一個切換開關。
.
我要問的是,在這種設計中,你在軟件的編程上,如何實現并做到精確定位?
.
syw  110905   02:45
.我


a253874750 發表于 2011-9-4 21:35:32
開門造車前輩好:
我當時應用步進電機是這樣的:購買的單片機開發板,開發板上有步進電機的的驅動電路,當然是最簡單的驅動電路——3個三極管。
回答問題1:
已知轉動慣量和J,電機額定扭矩M,一般作等減速控制,計算控制脈沖個數,以及各個脈動之間的時間間隔,把時間間隔制成一個表,來控制定時器,定時器又用來控制脈沖的發出。以上是我編程思路的一點點見解!
我用單片機開發板編寫直線插補程序,其中的加減速控制是應用的以上思路編寫的。
回答問題2:
這個問題太專業,我看到的書上沒有講解過,我也沒有進行過這么細致的思考。我的推斷是這樣的:再生制動時,應將電阻串入電樞回路,以便消耗反饋的能量


51單片機 2軸插補
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=156356
syw開門造車 發表于 2011-9-4 19:29:02
a253874750 發表于 2011-9-4 14:42
謝謝老鷹前輩的關注,也感謝造車前輩百忙中抽出時間來為我解答!
最近在論壇上發帖提了2個問題,都是源于最 ...

a253874750 網友好!
.

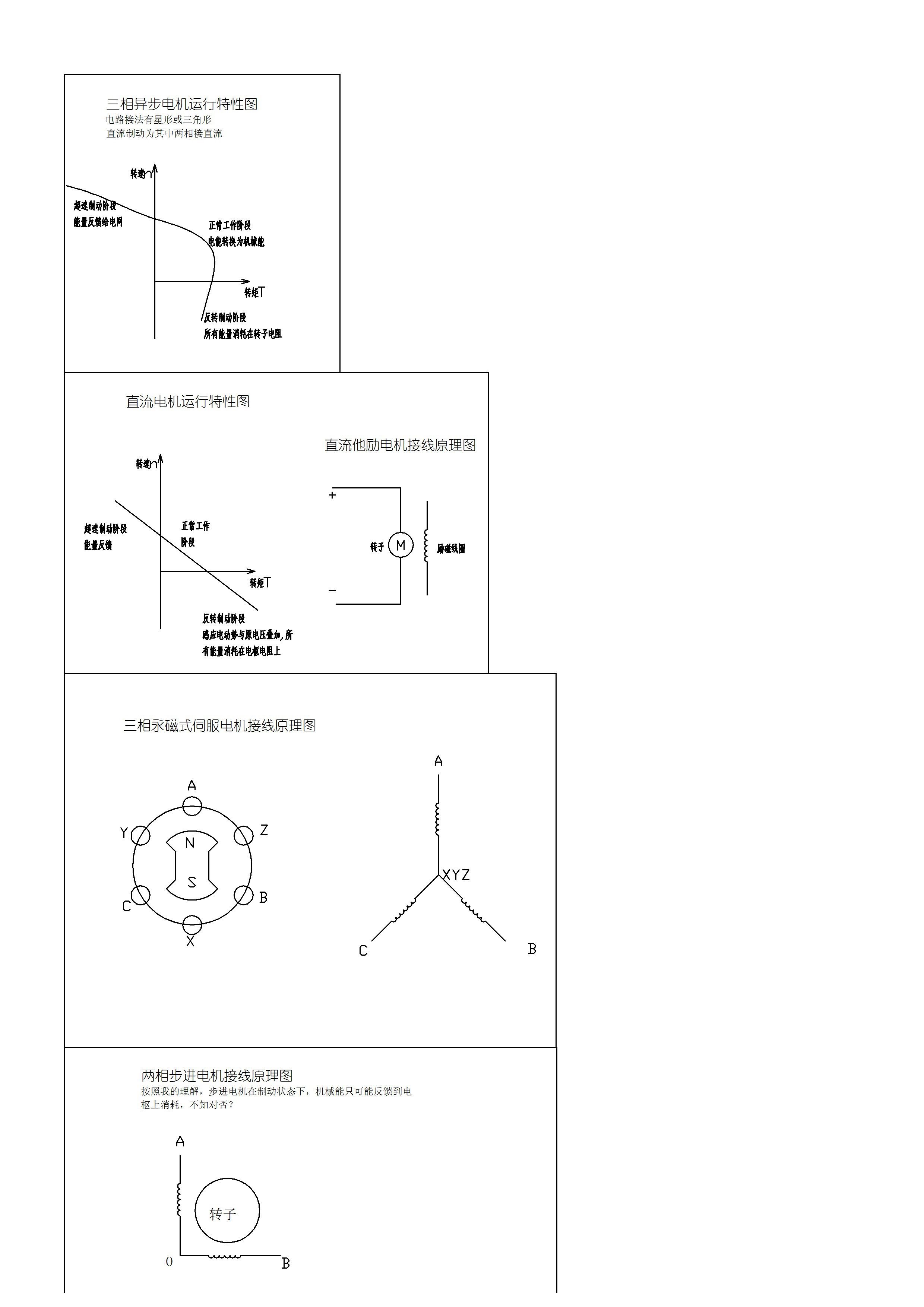

你將步進電機的原理圖,畫成類似直流電機的形式了,如果我給別人講課的話,你那張步進電機的圖就派不上用處。
你在8#樓處的發言中提到:……特別是步進電機,之前買過開發板,做過驅動步進電機的程序。
具此,我理解為你親手應用過步進電機。
.
我要問的是:
1、當你用步進電機帶動一個慣性很大的圓盤轉動時,讓其減速直至停車,你怎樣編程。
2、在步進電機上進行再生自動,在外部電路上要做哪些工作,在你所編制的程序中要增加什么內容。
.
syw  110904   19:20
syw開門造車 發表于 2011-9-4 06:02:52
a253874750   網友好!
.
不是沒有看到你的帖,而是我現在“陷在”一個“在手的項目中”,實在是沒有太多的時間來回答講解你的這個問題。
是老鷹給我發個短信,讓我最好抽時間回復一下你的這個帖。
.
在實際工作中,能發現問題很容易,但能分析出產生問題的原因就比較難了,能解決問題則十倍、百倍的難。
.
你提到“再生制動”問題,我們就此問題進行深入討論一下:
所謂“再生制動”,就是在電機進入減速剎車時,利用其機械的慣性動能,變電動機為發電機運行。
那么好了,我給你四種電機,它們分別是:
1、三相交流電機。
2、直流電機。
3、三相伺服電機。
4、二相步進電機。
.
請你用筆在紙上分別畫出它們各自再生制動的原理接線圖傳上來,我就能有針對性的給你講解。
.
我有一種感覺,你對伺服電機、步進電機的驅動原理,好象不是很清楚。特別是這對兩種電機每一個脈
所產生的每一步都是怎么工作的,也不是很清楚!
.
如果你能清楚這一步,我們還能進一步深入討論。如果你不清楚,那就屬于老師講課方面范疇的事務了,……。
.
syw  110904  06:02
.




問一下:步進電機是如何克服慣性的影響的?
http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=130517&page=1#pid739537
.
常用步進電機的來說說,國內哪個牌子的步進電機低速性能好一些?
http://bbs.cmiw.cn/viewthread.ph ... p;extra=&page=1
.
與我有關的機電一體化的故事
http://bbs.cmiw.cn/viewthread.php?tid=41917&highlight=

評分

參與人數 1威望 +2 收起 理由
我在飛 + 2 贊一個!

查看全部評分

siyimu001 發表于 2011-9-3 16:34:17
看不懂啊。。。。。。。。。
