發布時間: 2011-9-1 15:53

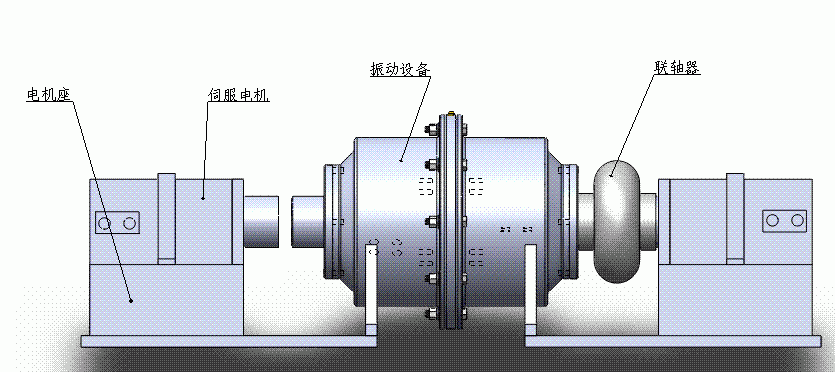

正文摘要:大家看下這個機構，此機構左右對稱，伺服電機與振動設備間用聯軸器連接（左邊的聯軸器我隱藏了）。 如何可以保證電機軸跟振動設備的那個軸？ 此設備對兩軸的同心度要求較高，同時對左右伺服電機軸的同心度要求也較 ... |
|
一、用彈性聯軸器 二、主要還是要依靠加工精度來實現 |
| 把電機和自動設備安裝在同一個基座上，通過加工手段保證好同軸度，再在基座上設計減震什么的。 |
|
車轱轆話說的莫名其妙啊。 你都說了用聯軸器，為什么還要那么高的同軸度，聯軸器的作用不就是適應不同心和防止過載么。 |
學習一下、嘿嘿 |
| 用彈性聯軸器 |
|
本帖最后由 大路朝陽 于 2011-9-4 13:15 編輯 首先要把兩電機和振動設備調整到中心高一致，再用杠桿表，表座安放在電機軸上，表頭測振動設備軸上下左右4個點，有偏差可調整電機座來解決，不過你要把電機座設計好調整的。這個有經驗的師傅一般都知道的。另，問一下你這設備尺寸多大，體積不大的話，可在裝配平板上作業。 |
| 我就是想能否做個支架來保證電機跟震動機械同心！！！ |
|
樓主 用的東西有特殊要求？？聯軸器不能夠滿足嗎？ |
| 電機專業測試設備。加工精度來實現，保證兩加工面高度差尺寸和水平位置尺寸精度就OK. |
