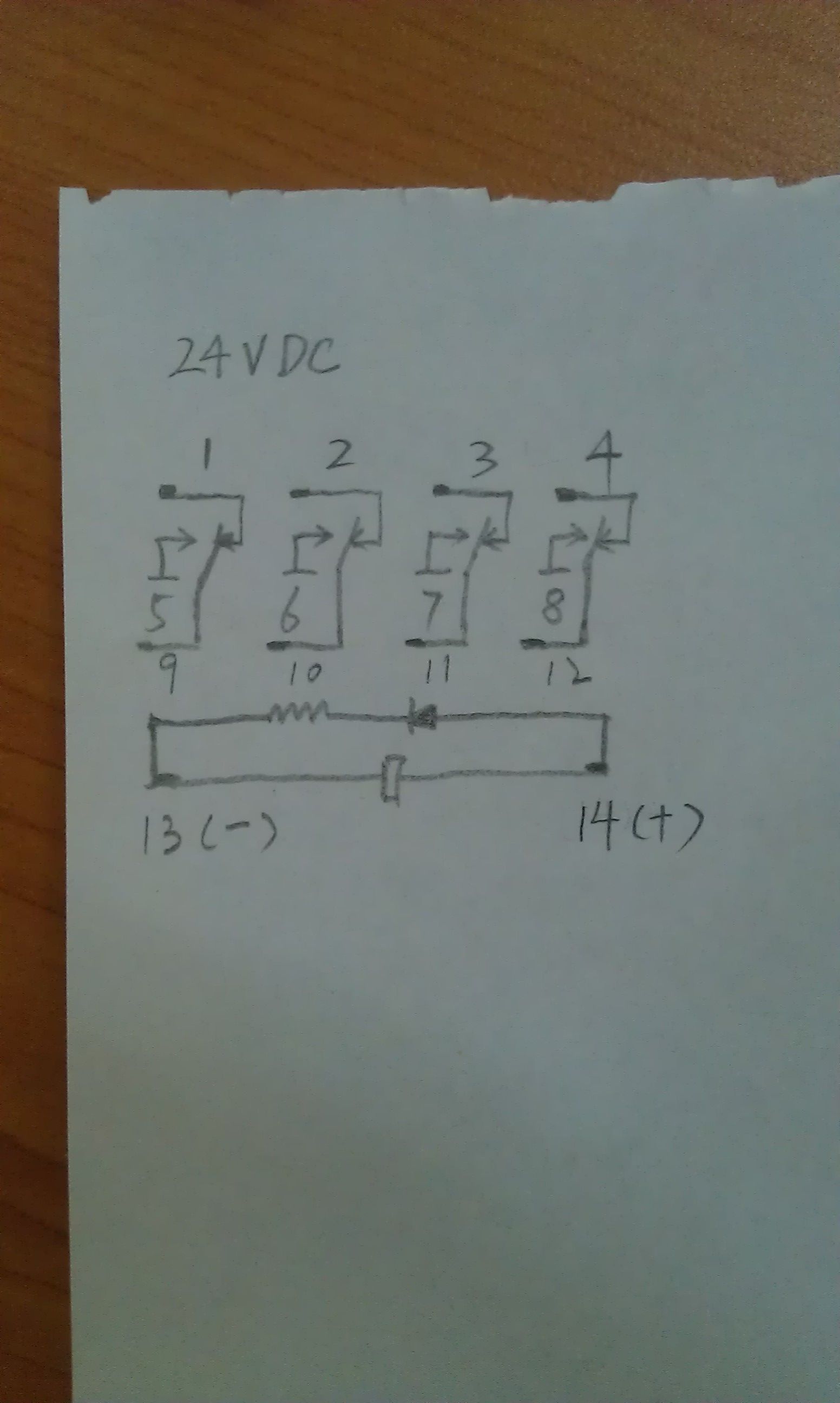

這是一個24V直流繼電器，因串有二極管，14腳必須接正極，13腳負極，否則線圈無法通過電流而無法吸合，9.10.11.12為觸點中點，1.2.3.4為常閉觸點，即斷電時分別和9.10.11.12接通，5.6.7.8為常開觸點
* j4 O. v; w7 Y/ G, t.
5 e6 `$ S5 n9 a+ f+ a, T- ^

最常見的小型繼電器，H54P.24V直流供電，4組觸點。

這里的“技術”討論很熱烈啊，呵呵。這也算作問題。

今天我也看見這個了，一開始還不明白，看了樓下大哥的恢復有點明白了 呵呵

這就是24V直流繼電器嘛，13、14腳是線圈，其它的是觸點。四聯的

這是一個四聯的繼電器吧
