軸要實心的，軸承要3類軸承，兩個殼子固定用銷釘定位，底座需要加強筋，最后說一句，這個設計沒什么意義，體積過大了

看不懂啊

不太懂

樓主的這個激振器是用在哪里的？

震體裝好，在加工軸孔一次加工好。軸承擋留在軸上控制?？葱袉?？

外殼做定位銷配合，裝配時用表找正軸

houjinting 發表于 2011-8-15 13:52
不同心的話震動位移就變了

解釋下啊。。

偏心輪的三分之一改成可以調節的。

要同心干嘛？你這東西本來就是斷開的兩個軸，兩根軸的運動根本不干涉，要同心沒意義。如果非要同心，這種結構只有一根軸能保障，靠裝配太不合算。

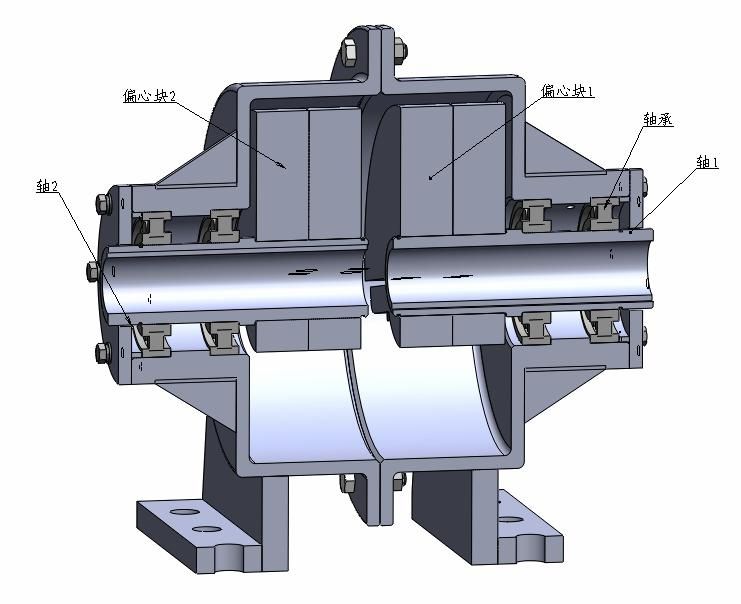

最近正在做震動送料器的案子，該激振器要求兩個偏心塊同步異向旋轉。我這里為了省事選用兩個振動電機來做激振器實現直線振動。
