滾珠絲桿要考慮自鎖問題

可以參考下

電機得帶剎車

學習到了~~~~~~~~~~~~~~~~~~

xuh3888 發表于 2011-8-1 14:52

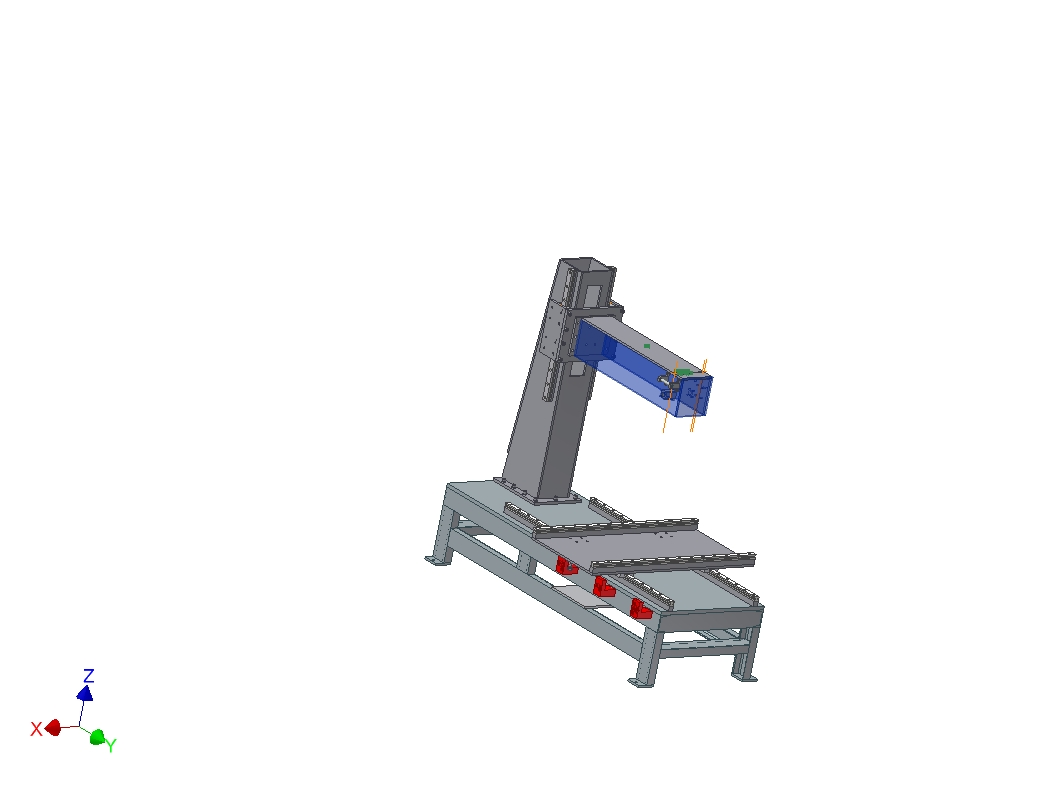

1、原來使用液壓系統，現在X軸和Y軸方向的移動改為普通電機和齒輪齒條驅動，所以沒有必要為Z軸方向單獨配一 ...

軟件版 機械設計手冊里面有個小應用可以算的，



下面數據用來演示的，選出來的絲桿是GB里面隨便選的，現在市面上有很多其他規格的，你也可以輸進去你選的規格校驗一下試試


滑動螺旋傳動
一、初始條件
  軸向載荷F為：1500N
  螺母形式為：整體式
  滑動速度范圍為：＜2.4m/min
  螺桿材料為：45號鋼
一、初始條件
  軸向載荷F為：1500N
  螺母形式為：整體式
  滑動速度范圍為：＜2.4m/min
  螺桿材料為：45號鋼
  螺母材料為：ZCuZn25Al6Fe3Mn3
二、耐磨性計算
  ξ的值為：0.8
  φ的值為：1.8
  許用壓強[p]為：15MPa
  螺紋中徑d2的值(計算值)為：5.963mm
  螺紋中徑d2(選取值)為：44mm
  公稱直徑為：48mm
  外螺紋小徑d1為：40mm
  內螺紋大徑d為：4mm
  螺距P為：8mm
  導程L為：4mm
  螺母高度H的值為：79.2mm
  旋合圈數z的值為：9.9
  螺紋的工作高度h的值為：4mm
  工作壓強p的值為：0.274MPa
三、驗算自鎖
  螺旋副摩擦系數μs為：0.15
  螺紋升角為：1.658°
四、計算驅動轉矩
  驅動轉矩T為：5930.672(N*mm)
五、計算螺桿強度
  螺桿當量應力σ的值為：1.438MPa
六、螺紋牙強度計算
  螺紋牙底寬度為：5.2mm
  螺桿抗剪強度為：0.232MPa
  螺桿抗彎強度為：0.535MPa
  螺母抗剪強度為：2.319MPa
  螺母抗彎強度為：5.351MPa
七、螺桿的穩定性計算
  螺桿的最大工作長度l為：750mm
  兩端固定長度系數μ為：0.5
  螺桿材料的彈性模量E為：207000MPa
  臨界載荷Fc的值為：1825649.478N
八、螺桿的剛度計算
  螺桿材料的切變模量G為：83000MPa
  軸向載荷使導程產生的變形量δLF為：2E-5mm
  轉矩使導程產生的變形量δLT為：0mm
  導程的總變形量δL為：2E-5mm
九、計算橫向振動
  螺桿兩支承間的最大距離lc為：700mm
  兩端固定的系數μ1為：4.730
  臨界轉速nc為： 10725.874(r/min)
十、計算效率
  軸承效率為：0.95
  效率為：16.317

梯形絲杠加配重，最近也在做這個東西，不過 感覺 絲杠的軸承座設計麻煩

好久的帖子~

我來看看，飄一下

xuh3888 發表于 2012-5-14 18:23
多謝你的指教，
至于側面兩個導軌平行問題：是在導軌的下方有個導軌墊與側板焊接在一起，然后上用磨床把 ...

哦！我知道，通過機床可以保證導軌面平行，可是又如何保證導軌安裝過程中在y軸向的偏擺呢？兩條導軌在安裝過程中應該能相互為基準的

按直徑120mm，行程10mm算，600r/min就夠了，150kg。再看是什么形式的潤滑，潤滑方式的選用比較重要，決定性也很大。
