D16的孔總長500,但是有很多的交叉孔.如何加工?

查看數: 5948 | 評論數: 15 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2011-6-21 15:18

正文摘要:

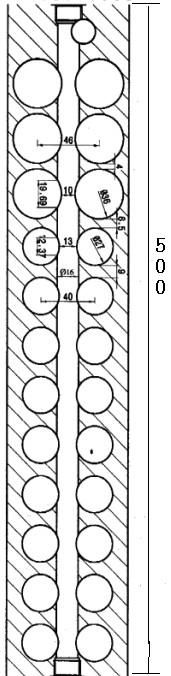

材料是45號鋼, 臥式加工中心,有內冷. / U2 x5 Y# g% J9 e9 E* Q 0 g8 |; S8 w  _+ XD16的孔總長500,但是孔的兩側有很多的交叉孔.(這些孔已經加工好了,不能更改加工順序). 但是D16的可以兩頭鉆. 要求孔偏在 ...

回復

篩子 發表于 2011-8-18 21:00:41
本帖最后由 篩子 于 2011-8-18 21:03 編輯 9 Y$ e2 ]% E6 D0 b2 z7 h- {
znm789789 發表于 2011-6-28 15:18 % i" A2 |. {- `8 G  E
回復 cwenm 的帖子8 W% E  _1 d0 }  g- V3 X/ V) H
; }1 _+ T: H$ _0 N* ~  R: x6 E
交叉孔應該問題不大,兩邊的孔是直徑多大?中間的距離比16小多少呢?深孔鉆的直徑打出來 ...

0 k$ ?5 \& Y. V4 l2 }+ D; [
1 g; Q6 [; ]8 n2 l( k: \就是交叉孔的問題大 那么深的孔 還是交叉的  怎么會問題不大。而且那么孔的 出孔肯定會偏很多。還在公差要求不是很嚴格。建議就是在加工過程中用整體高速鋼鉆頭慢慢打,前面加引導鉆。鉆尖角度要大于鉆頭的角度,編程的時候在進口處和交叉位置降低轉速和進給,大概降到20%。槍鉆肯定不行。那個頭幾下就弄掉了。合金的鉆頭都比他強。
cwenm 發表于 2011-7-26 16:50:40
無限動力 發表于 2011-7-25 14:18 , R  e3 r+ y( r& e3 v
用雙刃槍鉆形式。分兩段切削。前面段長度10MM,D11,后面段D16MM。前面做D11作為導向,而又不把其他孔鉆穿, ...

, ^; `# o5 m' J2 S這個方法比較好$ ~" S5 T  Q  J# j
無限動力 發表于 2011-7-25 14:30:27
兩側的孔精加工了,再鉆長孔,不說會不會偏。毛刺肯定有。所以還是考慮能不能先堵上。
無限動力 發表于 2011-7-25 14:18:10
用雙刃槍鉆形式。分兩段切削。前面段長度10MM,D11,后面段D16MM。前面做D11作為導向,而又不把其他孔鉆穿,后面段再擴孔至要求。最好前面加把組合定位刀。我看你的工件兩端是油封口。% y+ D* k  f) G& t5 n- {
僅做探討
樂樂爸 發表于 2011-7-21 13:06:46
肯納的鉆頭應該可以加工,如果有興趣聯系我,我的QQ653707589
深孔加工技術 發表于 2011-6-29 12:35:39
cwenm 發表于 2011-6-23 23:07 ! \2 `1 o2 O  `3 G  |9 K4 y
問題是D18兩側的孔都是已經精加工過的了,要求比較高,不能在經過處理.
- v8 }9 V6 t# W, m$ O* w; S9 o1 c% w2 E0 [2 `! g. E( ~
另外的雙導向的槍鉆? 可以貼個 ...

2 X# v+ c. o0 B8 C所謂雙導向槍鉆是針對普通的槍鉆而言,普通槍鉆由于是單邊有刃,所以在加工初期,必須要有引導,或者鉆套,或者引導孔。因此普通槍鉆不能加工間斷孔,加工間斷孔,槍鉆在鉆出又要鉆入時,相當于槍鉆刀頭懸空,沒有引導。
: W3 n, Z3 a/ H雙導向就是把普通槍鉆刀頭加長了一倍以上,前半部分和普通槍鉆相同,后半部分為特殊設計的引導部分,相當于刀頭懸空時,后半的引導部分仍然在已加工好的孔里并引導這前半部分的刀頭。( j" g! P( ?& n1 w: S' z
+ o( P. D) d3 P' P  x4 T
有機會我上傳個圖片,現在我沒有現成圖片在手上。' x8 {& T* |! g" I1 Y8 F, @8 l
李東ld 發表于 2011-6-29 09:03:12
路過,學習
znm789789 發表于 2011-6-28 15:18:48
回復 cwenm 的帖子
0 K5 b6 n! d' o' E% g4 s0 A: r, R# ^3 P( K5 P5 y
交叉孔應該問題不大,兩邊的孔是直徑多大?中間的距離比16小多少呢?深孔鉆的直徑打出來精度蠻高的,而且不用對接,一次可以打通。
danielzhan 發表于 2011-6-28 15:07:18
來看看,,
