ltcjmm 發表于 2011-6-22 09:42

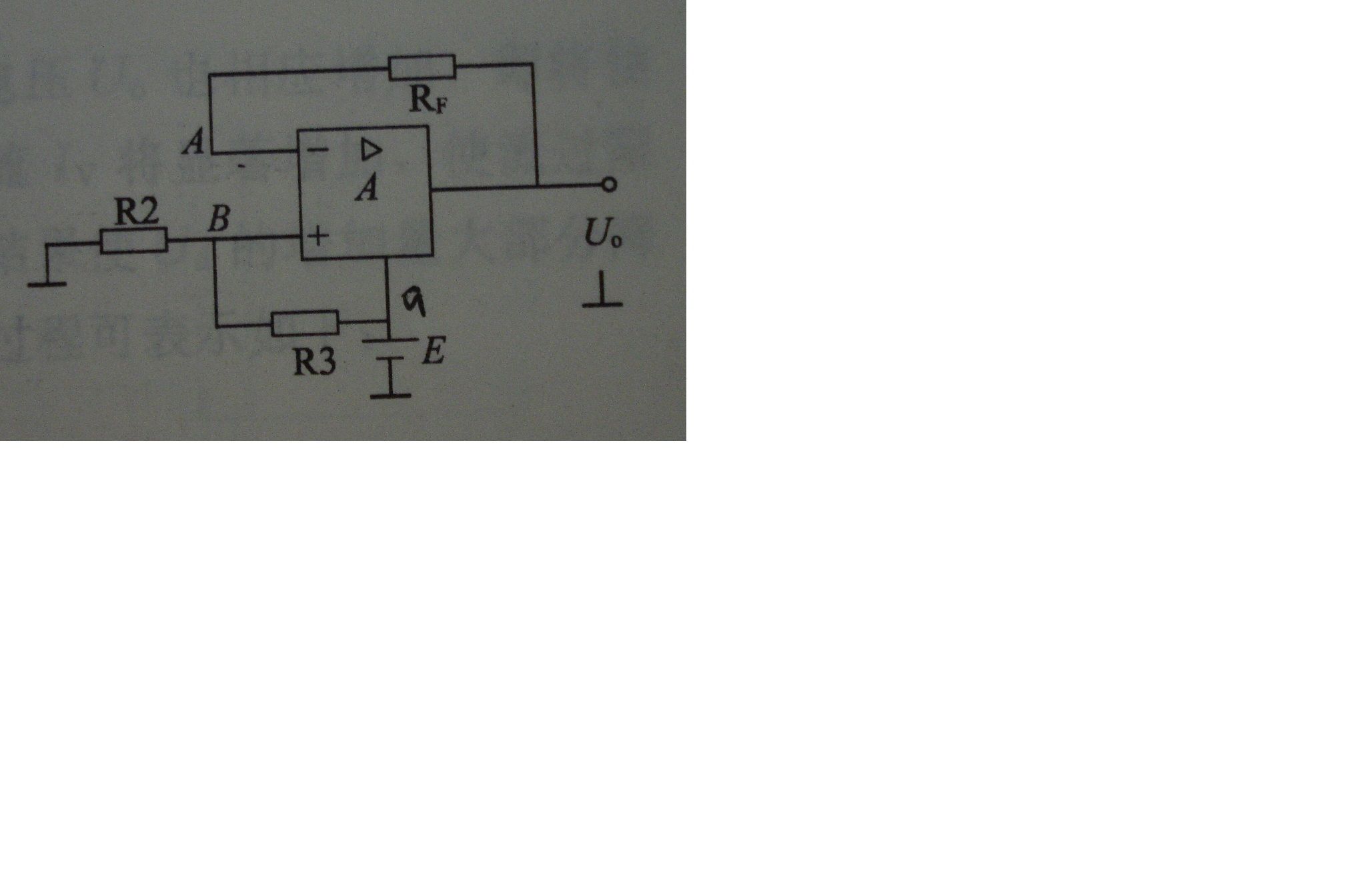

, {5 s$ A. X7 h- r4 ?R2/(R2+R3)*E,結果是3Ｖ，原因是深度負反饋，成為電壓跟隨器

6 l* f3 n; e) }9 L" R1 M這位大俠已經回答的很精辟了。怎么不仔細看看？
根據虛斷的概念，A的正輸入端電壓為：9V* 5K/(5K+10K)= 3V, 就是個分壓電路；負反饋接的電阻可以短路，總之就是電壓跟隨器，那么輸出電壓就是輸入電壓3V了
: @- K) ]$ U  y2 C9 D+ h

以前學過，現在確實不知從何算起，

正反相電壓相同！r2與r3對e進行分壓！正相的電壓為E*r2/（r2+R3）=3V,
9 h2 Y& m- [: \: LRf=3.3,u0=I*Rf+3V,u0=3,i接近0

是一個負反饋電路加偏置電壓

這明顯是一個負反饋電路，但是標準的負反饋電路+的輸入端為0V.它的算法是u0=Rf/[E/(R2+R3)XR2]. 不是電壓跟隨器，如果是R2。R3就不要

知識還是不到位啊，完全忘記了。

是3V ，電壓跟隨器吧

這是模電里的練習題
" s* g4 ~/ C( B/ V. {9 f. z前一段時間還看過呢！

做不來了，忘都忘完了。
