決定了  不管3721  全配 個 1KW   5NM 的
因?yàn)?手頭 正好有3個 三洋的 伺服電機  還配了 減速機。。。
雖說 有點 浪費

找個類似的機器 做下參考吧，省的走彎路

線軌得滑塊預緊力是多少?導軌寬度多少?絲桿多長?要有祥細得已知條件,我才能準確計算出機床的靜態和動態要求.你也可參考<伺服電機應用技術>上面有祥細得教程.

回復 FSYY 的帖子

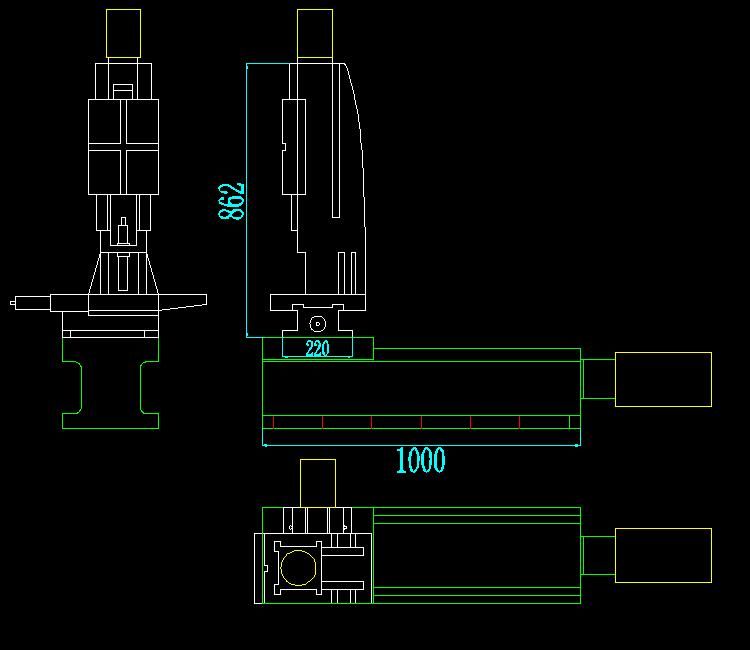

X軸   底座 是線軌 25寬     絲杠 是 25*5的

YZ 兩個軸  是廠家做好的硬軌   絲杠也是25*5的  重量大概150KG  ，

Y跟Z  一起裝在X軸上  加上主軸 估計 200KG

如果要 配重的話   估計只能用 氣彈簧 了

那屬于分體式，要精度的話地基要做好。而且要經常調整地腳螺釘。

Z軸得工作臺質量和主軸質量是多少?是否配重?導軌多寬?是否有防護?螺桿螺距和直徑多少?等等根據已知條件才能計算出驅動力距和慣量,

我感覺如果你裝上電主軸后，主軸中心還能夠得到工件嗎？作為專機，你把工件放在上面試試看，你的機床能不能夠得著全部的加工位置。工件肯定是擺在工作臺中心的一般。所以感覺這機床俯視應該是T型的吧。

我感覺如果你裝上電主軸后，主軸中心還能夠得到工件嗎？作為專機，你把工件放在上面試試看，你的機床能不能夠得著全部的加工位置。工件肯定是擺在工作臺中心的一般。所以感覺這機床俯視應該是T型的吧。
