樓主處理的如何了

學習觀摩

看大師們交流,學到不少！

害怕伏櫪 發表于 2011-1-12 06:12
青銅而有黃金色澤，應當是哪種牌號？

ZQAL9-4 感覺和這個差不多

黃色的應該是錫青銅，因為黃銅比較軟

拿了板凳好好學習，前輩們知識真豐富。

呵呵，行內人就是不一樣

回復 郭山 的帖子

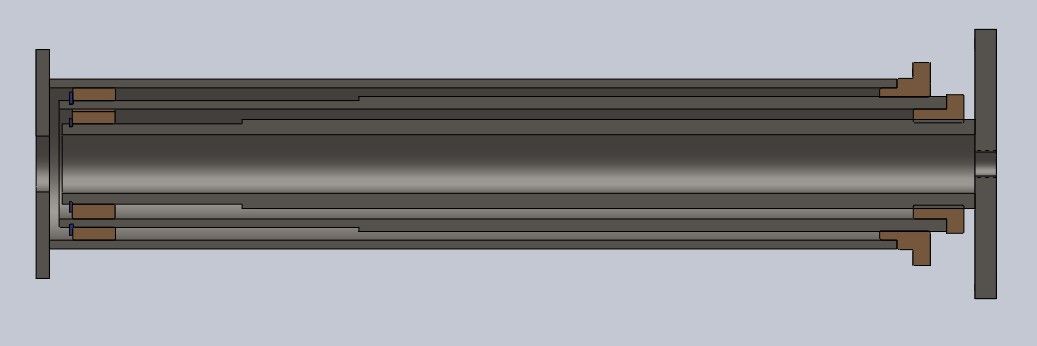

變徑長，是從運動角度考慮的。導柱的運動是靠油壓，無論何時，桶內都是充滿了液壓油的。就是說大桶和小桶的桶壁之間是有油的，運動時油必須流動才能活動，而活塞套阻礙了油的流動，雖說活塞套有卸油孔，阻力還是不小的。在最短狀態時（圖示狀態），活塞套的位置應該在變徑處，最長狀態時，活塞套才會處于圖示位置。這種結構可以保證小套和中套同時伸縮，也就是說，沒有這么長的變徑，運動結果是，小套全部伸出（或縮回）后，中套才會動。技術關鍵實際上就在活塞套的卸油孔上，孔徑大小非常講究，變徑的長短取決于孔徑。所有尺寸都是經過流體模擬計算決定的，然后是實物實驗，做到完美的運動是很不容易的事情。你如果仿制，就不要改變任何尺寸，尤其是活塞套上那兩條最不起眼的卸油槽的尺寸，一定要精確復制，不然你會看到完全不一樣的運動結果，或許會變成油田一樣，發生井噴。。。想想看，如果小桶完全伸出后中桶才動，而小桶上的變徑有那么長，會掉出來的。。。。。。

兩絲余量的活，樓主千萬小心，研磨時萬一搞成喇叭口或橢圓口，那你麻煩大了。

ukeye 發表于 2011-1-12 08:46
研磨是包括所有磨削加工工藝的！

按照《金屬切削工藝》的定義，“研磨”是磨削加工的一種，或者說“研磨”是包含在“磨削”加工工藝里的。
