一個連桿機構的受力分析，我的計算錯在哪？

查看數: 30690 | 評論數: 48 | 收藏 6

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-1-8 14:08

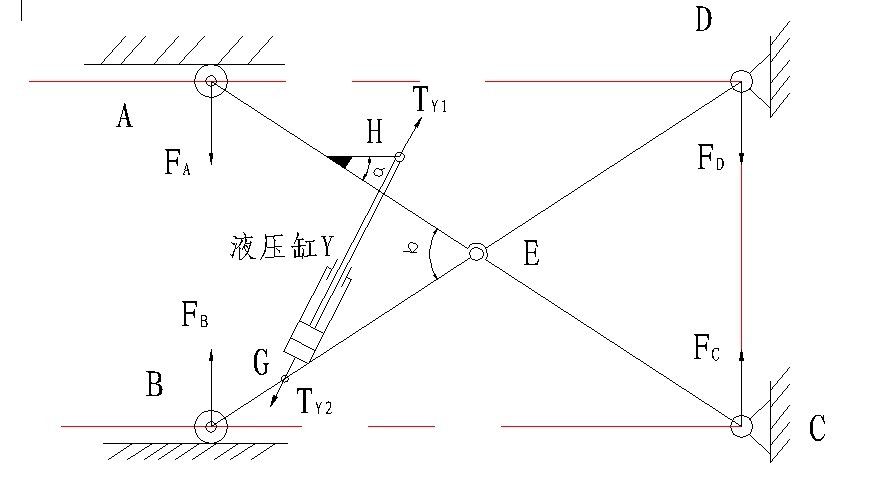

這個是我自己畫的整體機構受力分析，桿AC和BD用銷軸在E點鉸接，C,D點是固定鉸支點，A,B兩點是活動鉸接，機構的在液壓缸Y的推力T的作用下推動AD平臺向上運動而BC平臺放在地面上。目前的問題之一就是C,D兩點的受力，有 ...

回復

mengfeit 發表于 2018-5-31 22:38:56

收藏一下，有時間學習學習。

15275220310 發表于 2018-3-30 10:31:29

C,D固定還動什么動三角形啊大哥

letu825 發表于 2017-8-15 16:05:57

C,D,E都是三角形了，還怎么運動？

halouqw 發表于 2014-8-4 17:48:39

這機構分析對我來說真有難度。期待高手指教。

gao1234 發表于 2014-8-4 16:52:27

看十一樓發現是C/D表示讓人誤解

gao1234 發表于 2014-8-4 16:47:55

ukeye 發表于 2011-1-9 08:37
CDE組成了個“鐵三角”還能動嗎？應該把DE段去掉才能動吧？你可以參考一些經典的機構，不用自己去想象一些不 ...

確實。。。。

星垂風野 發表于 2014-8-4 16:07:19

蛋疼，基本的畫圖都是錯誤的，LZ還是多看看理論力學靜力學分析吧
上面的案例難度差不多哦

pl18168 發表于 2014-8-3 22:22:19

看了這么多的回復，發現很多人都沒看明白就發表言論，就算圖表達有問題，但人家有文字有說明，結合一下還是看的懂的，希望來個高手解答一下

訫無雜唸 發表于 2012-7-31 23:24:57

E處還需添加一個滑塊吧，這樣動起來
